非侵入式，在線實時監測搖瓶中生物量系統。
aquila biolabs 生產的CGQ 系統，是一種在線實時監測搖瓶中生物量監測設備，測量時不需要將搖瓶從搖床中取出，也無需停止搖床運作。CGQ 系統通過專利的光學測量技術自動非侵入式的測量生物量濃度。因此，通過測量結果可以獲取高準確率的微生物生長動力學曲線。
產品特點：
*非侵入性（放置于培養瓶底部，不與培養基接觸）
*持續性好，不會對微生物/ 細胞生長造成影響
*自動測量
*節省操作時間和成本
*實時測量
*對任何偏差反應迅速
*數據采集量大
*在設定時間內對工藝過程進行詳細監測
*平行反應監測
*可以同時監測最多16 個搖瓶

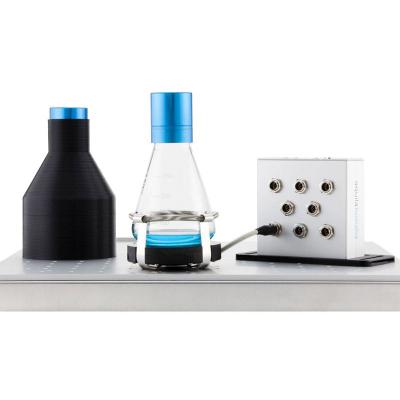

CGQ 系統四大組成單元
1.傳感器板安裝在搖瓶下面，非侵入式測量生物量。有5 種尺寸分別匹配不同規格的搖瓶供選擇
2.每個搖瓶用避光罩遮蔽，以保證測量的準確性以及靈敏性
3.可以連接8 個或者16 個搖瓶的信號采集器基座，將數據發送到cgQuant 軟件
4.cgQuant 軟件對所有監測搖瓶的數據進行分析及可視化處理
適用搖瓶及托盤：非常適合于玻璃以及一次性搖瓶（含帶擾流板和不帶擾流板類型的搖瓶），彈簧夾具以及標準托盤和粘性墊。
應用：CGQ 系統可以用于多種科學應用
*生長曲線指引的蛋白表達
*培養基開發/ 優化
*菌種篩選/ 比較
*監測限制因素以及染菌
*分析生長動力學曲線
*優化培養條件
*在線監測嗜熱微生物
技術參數
搖瓶 |
同時監測的搖瓶數量 |
8 位基礎單元 | 同時監測1-8 個搖瓶 |
16 位基礎單元 | 同時監測1-16 個搖瓶 |
適用搖瓶尺寸 | 250ml, 300ml, 500ml, 1000m, 2000ml |
適用搖瓶類型 | 玻璃以及全透明一次性搖瓶; 帶擋板以及不帶擋板搖瓶 |
兼容搖瓶封口蓋 | 鋁質蓋子, 錫箔紙, 棉花蓋子, 一次性使用蓋子 |
裝液體積 |
最適 | 總搖瓶體積的10-15% |
較好 | 總搖瓶體積的5-25% |
可以接受 | 總搖瓶體積的2-30% |
可擴展 | <2% 總搖瓶體積的以及> 30% 總搖瓶體積 |
搖床 |
夾具以及粘性墊 |
INFORS 搖床夾具 | 傳感器可以直接安裝到夾具里面 |
其他制造商的夾具 | 傳感器可以通過適配器安裝到搖床上 |
粘性墊 | 傳感器可以通過適配器安裝到搖床上 |
溫度范圍 | 10-50℃ |
濕度范圍 | 0-80% ( 不凝結) |
振蕩頻率 |
帶夾具以及振幅<= 2,125px | 0-300rpm |
帶夾具以及振幅<= 125px | 0-250rpm |
粘性墊 | 0-200rpm10 |
測量范圍以及準確度( 實測參考) |
測試微生物 | E. coli, S. cerevisiae, B. subtillis, P. aeruginosa, S. acidocaldarius |
測試培養基 | LB, TB, YPD, Brock, 不同無機鹽以及基礎培養基 ( 如M9) |
測量范圍以及準確度 | OD600 0.2-5013 |
計算機 |
計算機要求 | Windows 7 或者更新; 雙核@ 2 GHz/core; RAM => 4GB, HDD => 1GB |
