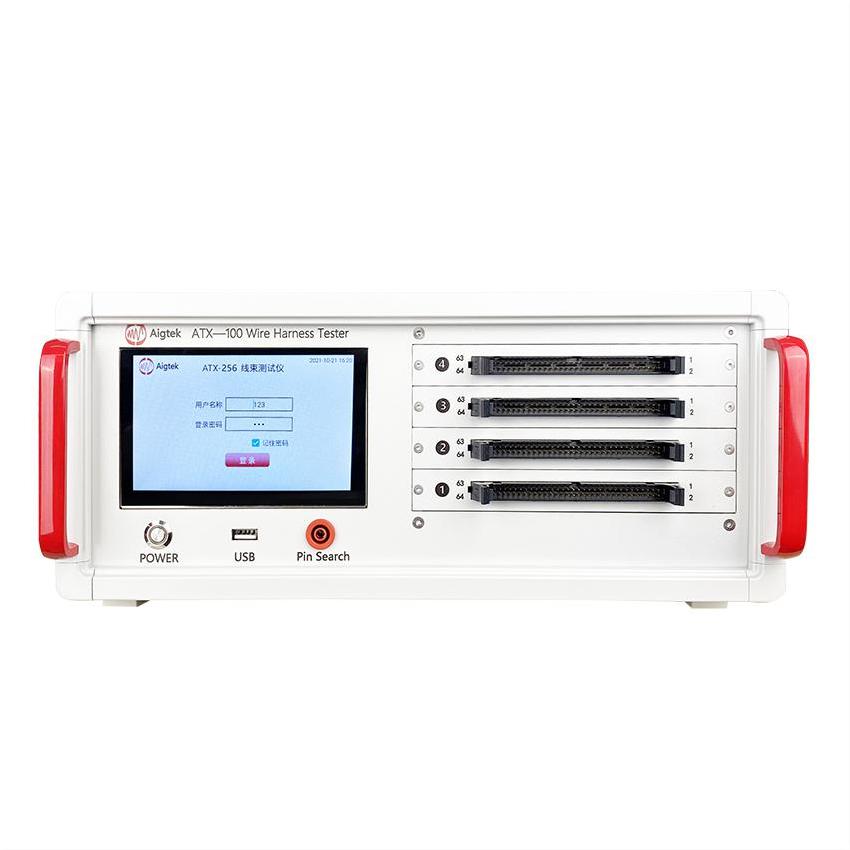

ATX-100導通線束測試儀簡介：
ATX-100系列是一款高速的導通線束測試儀，測試通道可靈活擴展。兼容智能化測試軟件及大型數據庫，幫助客戶進行數據對比分析。每次開機系統自檢，以確保測試系統準確、可靠運行。
ATX-100導通線束測試儀功能特點：
?設備采用5寸多點式電容觸摸屏
?高速的通斷測試
?模塊化設計平滑升級，可擴展
?RS232，USB等接口可供選擇
ATX-100導通線束測試儀應用：
? 用于現場線束搶修，維護，測試等工作
? 用于現場分布式線纜測試
? 用于航空、火箭等航空航天科學領域測試
? 用于船舶、兵器等科學領域測試
? 用于汽車線束測試
產品規格（ATX-100） |
產品型號 | ATX-64 | ATX-128 | ATX-256 | ATX-512 |
最大測試點數 | 64 | 128 | 256 | 512 |
最大回路數 | 32 | 64 | 128 | 256 |
檢查端口數量 | 1 | 2 | 4 | 8 |
檢測端口類型 | 歐姆龍64PIN卡扣式牛角插座（XG4A-6434） |
存儲測試數據量 | 可存儲20000個測試方案，存儲測試數據40000000條 |
測試內容 | 通斷測試 | √ |
瞬斷測試 | √ |
PinSearch | √ |
系統自檢 | √ |
用戶界面 | 表示方式 | 5寸多點式電容觸摸屏（分辨率800*480） |
操作方法 | 觸摸屏操作（可外接鼠標、鍵盤） |
操作系統 | Android |
語言 | 簡體中文、英文 |
存儲端口 | USB |
無線通信端口 | 內置WIFI，BT4.0（標配） |
以太網端口 | 1個，10/100M自適應以太網 |
顯示設備端口 | HDMI |
控制端口 | RS232/USB |
RTC實時時鐘 | 支持 |
RTC電池 | 使用壽命3年 |
打印機 | 普通打印機：HP LaserJet Pro MFP M426f-M427f等（WIFI連接） | 標簽打印機：佳博（Gprinter）1134T等（BT連接） |
掃碼槍 | ST2200有線二維影像掃描槍（接口：RS232） |
輸出信號 | PASS | 觸點容量：5 A 250 V AC, 5 A 30 V DC |
FAIL | 觸點容量：5 A 250 V AC, 5 A 30 V DC |
輸出信號周期 | 200ms±4ms |
輸入信號 | 外部觸發 | 觸發點輸入50ms以上的連接（短路）狀態 |
數據保存時間 | 5年以上，溫度-20℃~50℃ ，濕度40%的環境 |
供電電壓 | AC100V-240V/50~60Hz |
主機外形尺寸(寬*高*深) | 350*145*300mm |
主機重量 | 約6.05Kg | 約6.15Kg | 約6.25Kg | 約7.8Kg |
環境條件 | 工作溫度：0~45℃；存儲溫度：-20℃~50℃；工作濕度：5%~70%RH，無冷凝 |
檢測規格/參數 |
通斷測試 | 檢測電壓 | DC3.3Vmax±5% |
檢測電流 | 0.06mAmax±5% |
線間電容量 | 最大100nF（默認10nF）,±10% |
通斷判定電阻值 | 導通：38kΩ以下 非導通：42kΩ以上 |
瞬斷測試 | 檢測方式 | 單通道 |
瞬斷檢測寬度 | 4ms |
檢測時間 | 2s~999s/回路（或到停止測試按鈕按下為止） |
訂購信息：
? ATX-64 ：64點導通線束測試儀
? ATX-128：128點導通線束測試儀
? ATX-256：256點導通線束測試儀
? ATX-512：512點導通線束測試儀
備注：更多通道可快速擴展
選配附件：
? RS232、USB等接口及程控軟件
? 轉接箱、轉接板
? 打點機
? 低壓測試線
