Gamry電化學工作站Interface5000E 是針對電池測試開發的電化學測試系統，適合應用在燃料電池或超級電容能源器件的測試，除了一般的循環伏安、線性掃描伏安、循環充放電、交流阻抗等，特殊設計的雙靜電計還可以進行電池的陰陽極同步阻抗測試。

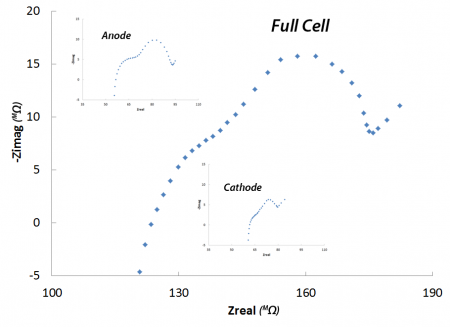

雙靜電計
雙靜電計的設計, 可以在典型三電極體系設計中實現兩個半電池的同步電化學測量。在充放電與阻抗測量中, 可以實現整個電池, 以及陽極和陰極的同步電化學表征。
(Click image to Enlarge)

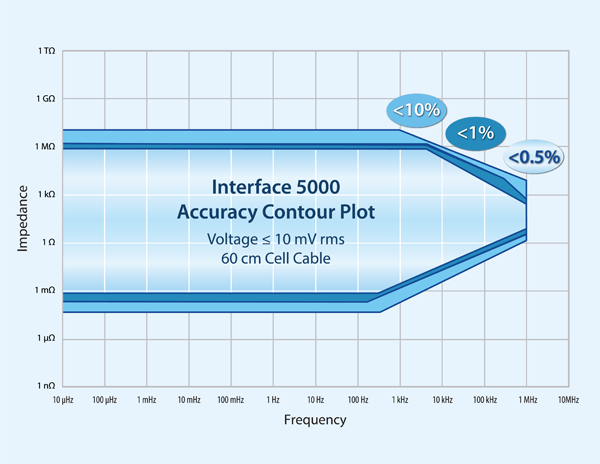

阻抗譜精度等值線圖
阻抗精確譜圖給出儀器的性能表現. 譜圖包括儀器導線的影響。阻抗精確譜圖重要性在于，可以用于比較不同廠商的阻抗測量性能，確保研究人員獲得精確的測量需求。
多通道電化學工作站
Interface 5000E可配置為單通道電化學工作站，雙恒電位儀，或多通道電化學工作站, 為研究人員提供更大的靈活性。
下面是Gamry電化學工作站Interface5000E的更多功能。
電化學能源 – 測試單節或者電池堆, 燃料電池或超級電容的充，放電，循環充放電，恒電位，恒電流，自放電，漏電電流，讀取電池電壓等。
電化學阻抗譜 - 包括恒電位，恒電流和混合阻抗譜實驗與單點頻率的Mott-Schottky實驗技術。采用獨特的功率調平multisine技術提高信噪比。在分析方面，有等效電路模型分析數據軟件，Kramers-Kronig變換數據驗證數據的可靠性和阻抗圖形化模型編輯器。。
物理電化學 -循環伏安法，計時安培，和計時電位以及這些測量的衍生相關技術。
脈沖伏安法 - 脈沖伏安法，方波伏安法，以及諸如陽極溶出伏安法相關的技術。
DC腐蝕 - 運行標準直流腐蝕測試，如極化電阻，電位，循環極化和電偶腐蝕等。
電化學信號分析儀 - 用于時間相關的電化學噪聲信號的采集和分析軟件。對電壓和電流的連續監測, 速率從0.1赫茲到1千赫茲。功能齊全的分析工具，如統計分析，趨勢，阻抗譜，和直方圖分析。
電化學頻率調制 - 一種非破壞性的腐蝕速率的測量方法。通過該項技術, 腐蝕速度未經塔菲爾常數直接進行測量。此外，該技術可以確定塔菲爾常數，并提供與點蝕相關的參數。
臨界點蝕溫度 - 控制Gamry恒電位，TDC4溫度控制器，及相關配件，自動測量材料的臨界點蝕溫度。
電化學噪聲 - 電化學噪聲測試是一個更普遍的技術。其可以和ECM8多路器兼容進行電化學噪聲測量的軟件包。
eChemAC工具包 - 軟件工具包，完全控制恒電位儀進行阻抗（EIS）的測量和EFM實驗。
Gamry電化學工作站Interface5000E其他細節
Gamry電化學工作站Interface5000E 技術參數：
| 系統 |
| 電極連接 | 2，3，4或者5電極 |
| 最大電流 | ±5 A |
| 電流范圍 | 6 (50 μA - 5 A) |
| 電流量程（包括內部增益） | 8 |
| 最小電流分辨率 | 150 pA |
| 最大施加電位 | ±6 V |
| 上升時間 | <1 μs |
| 最小時間基數 | 10 μs |
| 噪聲和紋波(典型的) | <20 μV rms |
|
|
| 控制放大器 |
| 槽壓 | ±8.5 / ±2.5 V |
| 最大電流 | >±5 A |
| 速度設定 | 5 |
| 增益帶寬（典型） | 1050, 250, 43, 4.4, 0.5 kHz |
|
|
| EIS 測量 |
| 頻率范圍 | 10 μHz - 1 MHz |
| EIS精度 | See Accuracy
Contour Plot |
| 施加電壓振幅 | 3 V maximum |
| 施加電流振幅 | 5 A maximum |
|
|
| 電位計 |
| 輸入阻抗 | >1012 Ω || <2 pF |
| 輸入電流 | <25 pA |
| 帶寬（-3 dB）(典型) | >12 MHz at -3 dB |
| 共模抑制比 | >98 dB (10 kHz)
>88dB (100 kHz) |
|
|
| 電位 |
| 施加精度 | ±1 mV ±0.2%設置范圍 |
| 施加分辨率 | 200 μV, 50 μV, 12.5 μV/bit |
| 測量精度 | ±0.5 mV ±0.2% 讀數范圍 |
| 測量分辨率 | 200 μV, 20 μV, 2 μV/bit |
|
|
| 電流 |
| 施加/測量精度 | ±25 pA ±0.05% of range ±0.2% 數值 |
| 施加/測量分辨率 | 0.0033% full-scale/bit |
| 帶寬 | >5 MHz (5 mA) |
