外觀設計專利號：ZL201930367451.2
專利申請?zhí)枺?01921078869.2

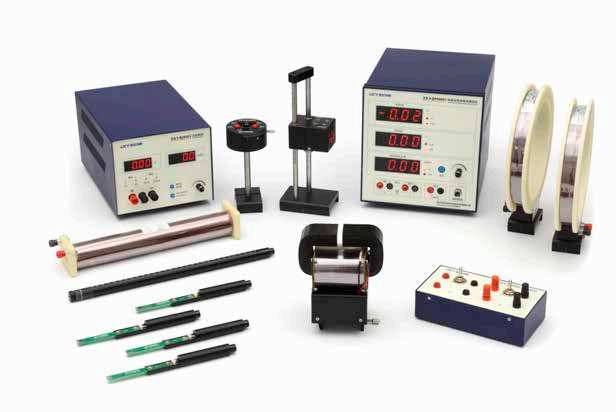

這是一個可不斷擴充的開放式電磁學實驗平臺，提供了電磁學實驗的常用模塊、共用電源和測試裝置，可完成基礎性實驗、綜合性實驗和設計類實驗，同時可增加應用模塊，擴展實驗內容。

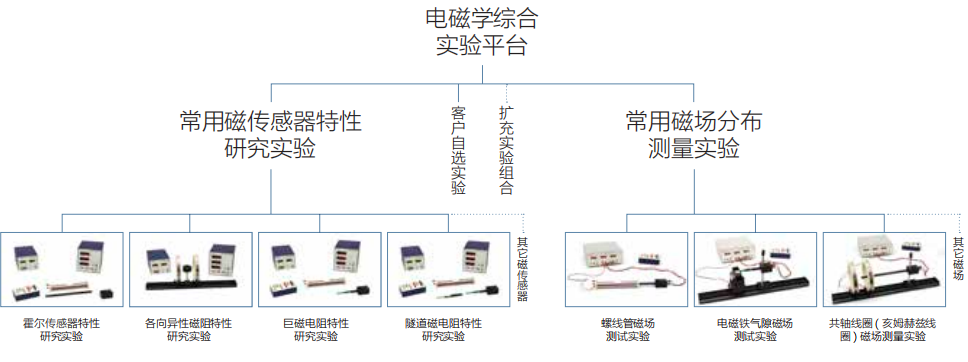

實驗構成實驗構成示意圖示意圖
模塊化物理實驗系列
■ 霍爾效應螺線管磁場測試儀（ZKY-PEE0100）
實驗內容
（1）測量霍爾電壓 VH 與勵磁電流 IM 的關系；
（2）測量霍爾電壓 VH 與工作電流 IS 的關系；
（3）計算霍爾元件的靈敏度 KH；
（4）測量螺線管中磁感應強度 B 的大小及分布情況。
霍爾效應實驗組合儀（ZKY-PEE0200）
實驗內容
（1）測量霍爾電壓靈敏度 KH，計算載流子濃度 n；
（2）計算霍爾元件的載流子遷移率 μ；
（3）判斷霍爾元件半導體類型（N 型或 P 型），或反推磁感應強度 B 的方向；
（4）研究霍爾電壓 VH 和勵磁電流 IM 之間的關系；
（5）測量電磁鐵氣隙中磁感應強度 B 的大小及分布情況。
共軸線圈（亥姆赫茲線圈）磁場分布測量儀（ZKY-PEE0300）
實驗內容
（1）測量霍爾電壓 VH 與勵磁電流 IM 的關系；
（2）學習霍爾元件的靈敏度 KH 的計算方法；
（3）測量霍爾電壓 VH 與工作電流 IS 的關系；
（4）測量單個載流線圈磁感應強度 B 的大小及分布情況；
（5）測量亥姆赫茲線圈磁感應強度 B 的大小及分布情況。
常用磁場分布測量組合儀（ZKY-PEE0400）
實驗內容
（1）學習霍爾效應測量磁感應強度的原理；
（2）測量電磁鐵磁隙空間三維磁場的大小及分布情況；
（3）測量螺線管軸線上磁感應強度的大小及分布情況；
（4）測量單個線圈和共軸線圈（亥姆赫茲線圈）三維磁場大小及分布情況。
常用磁傳感器特性研究組合儀（ZKY-AEA0300）
實驗內容
（1）研究霍爾傳感器的特性；
（2）研究各向異性磁阻傳感器的特性；
（3）研究巨磁電阻傳感器的特性；
（4）研究隧道磁電阻傳感器的特性；
（5）比較分析各種磁傳感器的本質，探究各自的應用領域。
