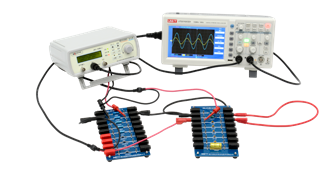

RLC 電路特性及應用實驗儀

實驗內容

（1）RLC 穩態特性：

● RC 串聯電路的幅頻 / 相頻特性測試；

● RL 串聯電路的幅頻 / 相頻特性測試；

● RLC 串聯電路的幅頻 / 相頻特性測試，觀察諧振現象；

● 不同 Q 值下 RLC 串聯電路的幅頻特性測試；

● RLC 并聯電路的幅頻 / 相頻特性測試，觀察諧振現象；

（2）RLC 暫態過程：

● RC 串聯電路的暫態過程及時間常數 τ 測試；

● RC 串聯暫態過程與微分、積分電路；

● RL 串聯電路的暫態過程及時間常數 τ 測試；

● 觀察 RLC 串聯電路的暫態過程，及其阻尼振蕩；

（3）RLC 電路的應用實驗（拓展實驗）：

● 整流濾波電路的搭建與測試（交流轉直流）；

● LC 三階低通濾波電路的搭建及頻率特性測試（方波轉正弦）。

產品特點

（1）真實的模塊化電路印制板；

（2）真實直觀的元器件：學習辨識常用電子元器件及其標識；

（3）辨圖接線：鍛煉學生讀懂電路原理圖，搭建電路的動手能力；

（4）拓展應用實驗：添加了具有代表性的電子電路應用實驗。

型號及配套
