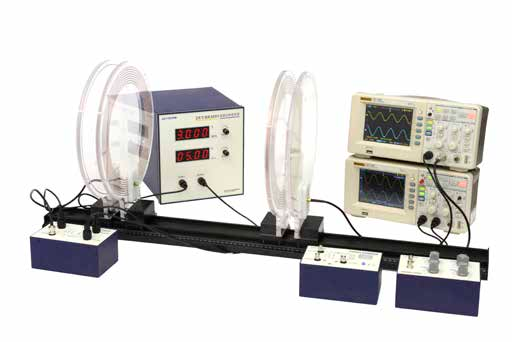

磁耦合無線電能傳輸實驗儀

專利申請號：201921107075.4

2016 年全國物理實驗教學儀器評比三等獎

PEH0101（四線圈）傳輸效率測試圖                      PEH0101（四線圈）負載功率測試圖

電能傳輸方式的新突破，被《MIT Technology Review》評為“未來十大科研方向之一”。

實驗內容

（1）基本傳輸特性測試：

● 研究測試負載功率 PL、傳輸效率 τ 隨頻率 f 和間距 d 的變化關系，并得到系統諧振頻率 f0；

● 研究諧振頻率 f0 下，負載功率 PL 隨間距 d 的變化關系，并得到系統最佳傳輸間距；

● 研究最大功率追蹤的情況下，負載功率 PL 隨間距 d 的變化關系；

● 深入觀察系統的頻率分叉現象，并得到耦合系數 k 隨間距 d 的變化關系。

（2）擴展實驗：

● 研究負載 RL 對負載功率 PL、傳輸效率 τ 的影響；

● 探究單匝線圈到諧振線圈的距離對電能傳輸的影響；

● 換用白光 LED 做負載，通過無線電能傳輸點亮 LED，查看其能量傳輸效果。

知識點

磁耦合諧振、耦合模理論、等效電路理論、耦合率、LC 振蕩、頻率分裂現象

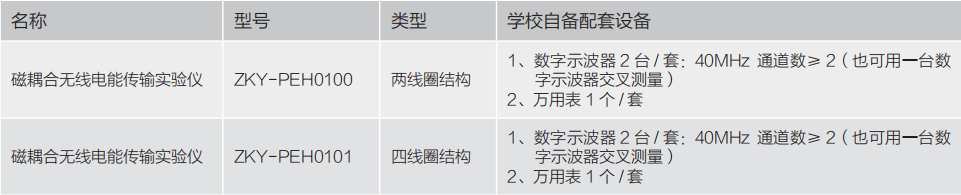

型號及配套
