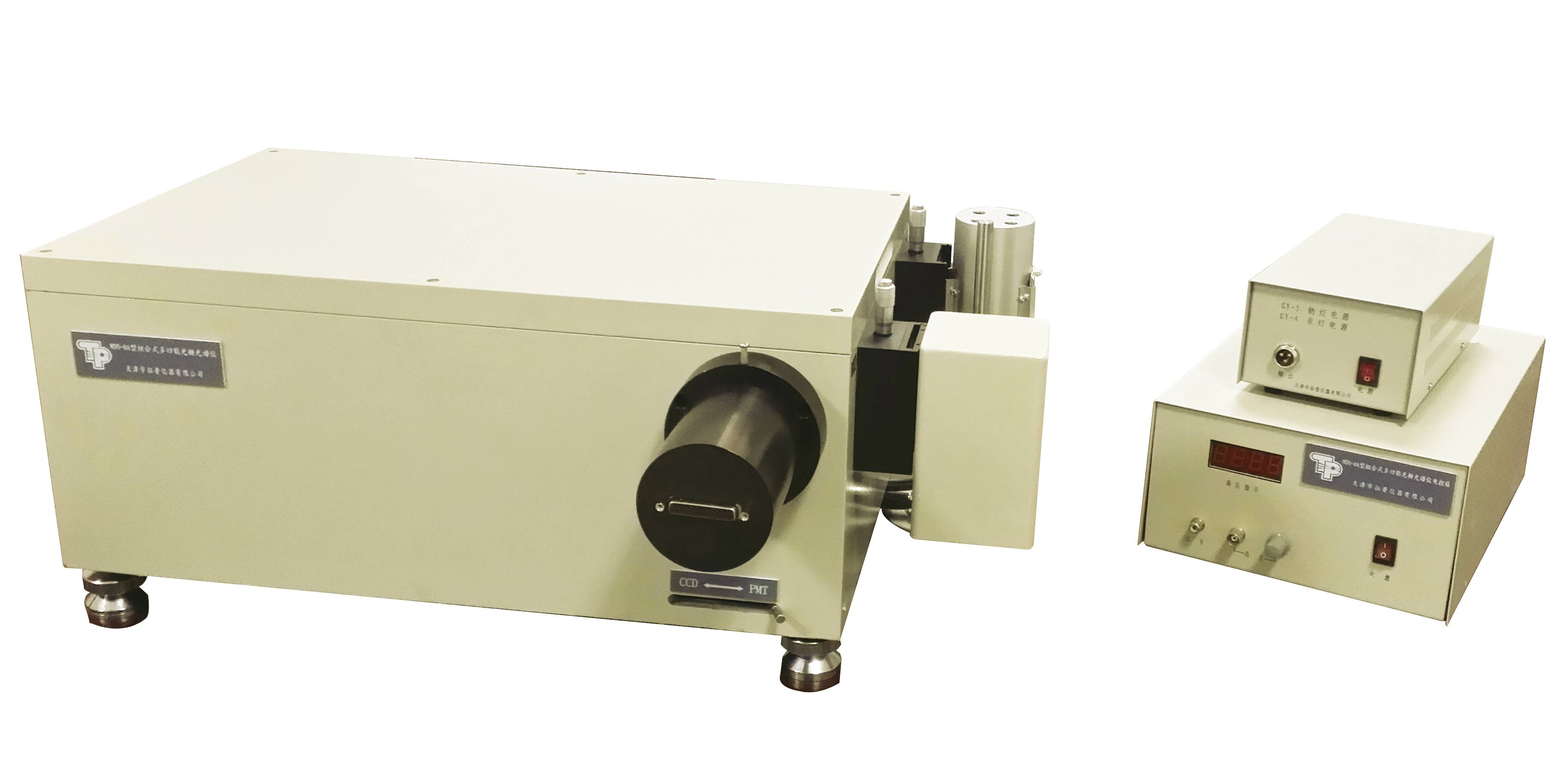

WDS-8/8A 組合式多功能光柵光譜儀
WDS-8/8A組合式多功能光柵光譜儀采用了積木組合式結構，雙路出射狹縫分別用CCD與光電倍增管接收，進行數據分析，是為基礎物理的氫氘實驗，鈉光譜實驗設計的儀器，分辨率可達到0.06nm（如圖1、2）。產品主要用于大學物理實驗教學和各科研單位作光譜分析之用。

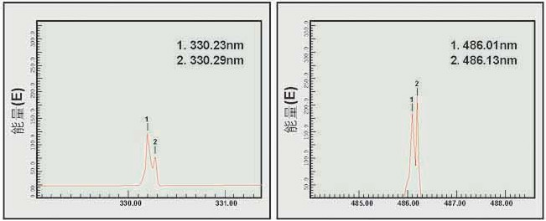

圖1 鈉光譜主線系：330.23、330.29nm 分辨率0.06nm 圖2氫氘光譜巴爾線系的β線，分辨率：0.12nm
實驗內容
1.了解光柵光譜儀的工作原理及應用。
2.掌握利用光柵光譜儀進行測量的技術，測繪不同物質的光譜圖。
3.選加樣品池進行樣品透射光譜測量。
WDS-8規格參數
波長范圍（nm）：光電倍增管200-800 CCD接收300-900 光柵條數（L/mm）：1200 波長準確度（nm）：±0.4 波長重復性（nm）：≤0.2 分 辨 率（nm）：≤0.12（氫氘光譜主線系：360nm、360.12nm） 狹 縫（mm）：0-2連續可調，示值0.01mm/格 雜 散 光（%T）：≤0.1 單色儀焦距（mm）：500 相對孔徑：D/F=1/7 接收單元：光電倍增管、CCD 主機接口：USB2.0 外形尺寸（mm）：530*330*220 重 量（kg）：28 軟件功能：光譜掃描、數據處理（刻度擴展、局部放大、峰值顯示、讀取數據、光譜平滑、光譜微分和光譜運算等）、波長線性校正等 |
WDS-8A規格參數
波長范圍（nm）：光電倍增管200-660 CCD接收300-660 光柵條數（L/mm）：2400 波長準確度（nm）：±0.2 波長重復性（nm）：≤0.1 分 辨 率（nm）：≤0.06（鈉光譜主線系：330.23nm、330.29nm） 狹 縫（mm）：0-2連續可調，示值0.01mm/格 雜 散 光（%T）：≤0.1 單色儀焦距（mm）：500 相對孔徑：D/F=1/7 接收單元：光電倍增管、CCD 主機接口：USB2.0 外形尺寸（mm）：530*330*220 重 量（kg）：28 軟件功能：光譜掃描、數據處理（刻度擴展、局部放大、峰值顯示、讀取數據、光譜平滑、光譜微分和光譜運算等）、波長線性校正等 |
配置表
基本配置 | 主 機 | WDS-8/8A光譜儀 | 1臺 |
光 源 | GY-9氫氘燈光源（WDS-8） GY-5低壓鈉燈（WDS-8A） | 1套 |
接收單元 | 光電倍增管、CCD | 1套 |
專用軟件 | 光譜分析軟件 | 1套 |
需 另 配 | 計算機及打印機 | 1套 |
可選配置 | 光 源 | GY-2氘鎢燈 | 1套 |
光 源 | GY-4低壓汞燈 | 1套 |
光 源 | GY-5低壓鈉燈 | 1套 |
光 源 | GY-8組合元素燈 | 1套 |
光 源 | GY-9氫氘燈 | 1套 |
附 件 | WDSF-1吸收池 | 1套 |
附 件 | WDSF-2熒光吸收池 | 1套 |
