儀器簡介

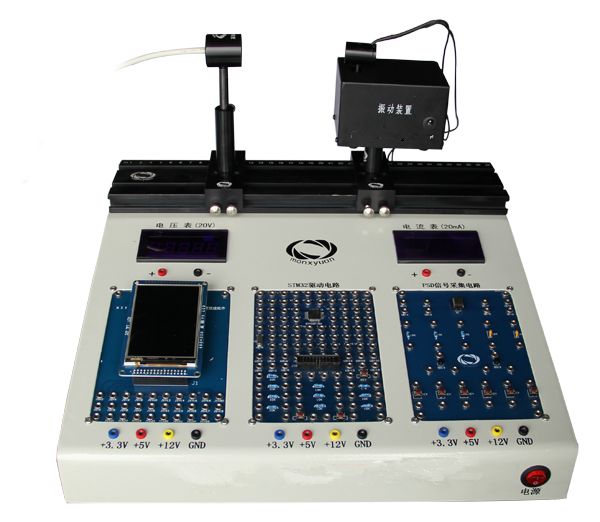

位置靈敏探測器PSD屬于半導體器件，它與分立元素探測器相比具有位置分辨率高，電流反應簡單快速，與光點的位置有關等優點。另外，PSD位置信號數據與光電探測器的形狀無關。PSD以其諸多優點被廣泛應用于光學位置與角度的測量與控制，遠程光學控制系統，位置和振動監測，激光束校正，自動范圍探測系統以及人體運動及分析系統等。針對這項技術，我公司自主研發了 PSD位置傳感器實驗儀，其功能強大，性能穩定，通過自行設計、搭建、安裝、調試電路對PSD傳感器輸出的電流進行采集和運算，在彩色液晶屏上顯示光點坐標并計算出位移量，從原理、應用兩個方面使學生深入了解并掌握PSD光電傳感器，并應用它獨立完成相關課題的設計工作。
產品配置及參數
1、 一維PSD位置傳感器1個：光敏區1mm*8mm；光譜響應范圍 300-1100nm；Ev=1000LX2856K 時，開路電壓為0.3V，短路電流為55μA；PSD調整架：位移范圍13mm；位移精度0.01mm；
2、 彩屏液晶屏：3.5寸
3、 點狀激光發射器：650nm
4、Stm32單片機及其組件1套
5、激光亮度調節可搭建電路組件1套
6、振動實驗裝置1套
實驗?zāi)康?/span>
1、了解一維PSD工作原理
2、理解PSD數據采集電路
3、學會使用Stm32進行程序編寫、下載及調試
4、認識彩色液晶屏，學會一些簡單的GUI（圖形用戶界面）
實驗內容
（一）原理性實驗：
1. PWM脈沖波調節激光發射器電壓實驗
2. Stm32程序編寫、下載及調試實驗
3. 一維PSD輸出電壓測量實驗
4. UC/GUI液晶顯示實驗
（二）應用性實驗：
1. 光標位置檢測及顯示實驗
2. PSD位置傳感器正弦波顯示實驗
