產品簡介

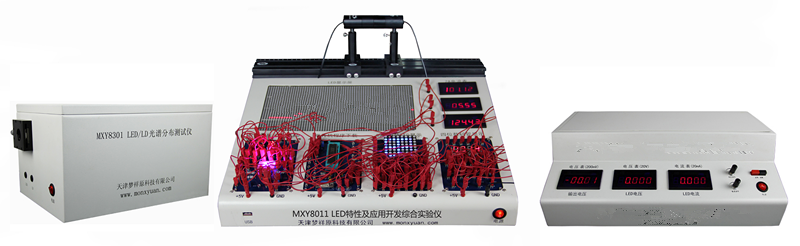

本實驗儀是一款集LED特性、應用及設計開發于一體的綜合性實驗儀器，主要針對LED各項特性參數的測量以及LED在各領域中的應用開設的實驗，該儀器實驗內容豐富，可靈活搭配，且學生可通過設計、搭建、編程、調試等步驟完成實驗，切實提高學生的動腦動手能力，為畢業就業打下堅實的基礎。
技術參數
1、2塊數字電壓表：四位半，200mV、20mV；4塊數字電流表：四位半，20mA、2A（3塊）
2、儀器上配有180°轉盤；角度分辨率為±0.5°；轉盤角度為0°；
3、測量范圍：±90°,測量精度：±0.5°,穩定度：±0.5°；
5、半導體激光器：650nm；
6、光譜分辨率：0.123nm；
7、光譜范圍：401.17～680.48 nm，264.20nm；
8、幅度分辨率：12位（可為用戶升級為16位）；
9、采集速率：采集速率不低于5MHz ；
10、一位數碼管：額定電流：30-40mA；
11、四位一體數碼管：0.56英寸 紅色 四位共陽 數碼管；
12、8*8LED點陣屏：像素直徑：3.75mm；發光顏色：藍色；外觀顏色：黑色表面、透明字節；
13、額定功率：75mW；最大正向電流：30mA；最大脈沖電流：120mA；最大反向電壓：5V；
14、紅綠雙色（32*64）LED廣告屏：規格：304*152；像素組成：1R1G(1紅1綠）；亮度（cd/m2)：500；發光二極管直經mm：3.75；像素間距：4.75；像素密度（dots/m2）：44321；LED封裝：點陣模塊1588；單元板分辨率dot：64*32；水平/垂直可視角（℃）：H：110度/V：45度；驅動方式：1/16恒壓；接口定義：HUBOB；模塊拼縫精度：≥1mm；整屏平整度：≥1mm；盲點率：≤萬分之三；
15、三基色LED：；電壓：紅光：2.0-2.5V；藍光：3.2-3.6V；綠光：3.2-3.6V；電流：350mA；
亮度：紅光：60-65LM ；藍光：30-35LM ；綠光：110-120LM；波長：紅光：620-625nm；藍光：460-465nm ；綠光：520-525nm；發光角度：120度；
16、操作軟件：兼容WindowsXP、Windows7、Win10；
實驗內容
LED特性實驗：
1、LED的光伏照度參數測量實驗；
2、LED的I-V特性測量實驗；
3、LED的I-P特性測量實驗；
4、大功率LED的光伏照度參數測量實驗；
5、大功率LED的I-V特性測量實驗；
6、大功率LED的P-V特性測量實驗；
7、大功率LED的光衰觀測實驗；
8、LED的正、反向電壓測量實驗；
9、LED的正、反向電流測量實驗；
10、LED的中心軸空間角測量實驗；
11、LED的半發光強度的角度測量實驗；
12、LED的中心軸與機械軸的偏差角測量實驗；
13、LED的峰值波長及光譜分布測量實驗；
LED應用及設計實驗：
1、一位數碼管靜態顯示實驗；
2、四位一體數碼管動態掃描實驗；
3、RGB三基色LED（大功率LED）驅動及調色實驗；
4、8*8點陣LED漢字及圖片顯示實驗；
5、8*8點陣LED動態顯示音樂頻譜實驗；
紅綠雙色（32*64）LED廣告屏顯示實驗；
實驗配置
1、LED特性及應用開發綜合實驗儀1臺；
2、各種波段LED各2支；
3、大功率LED 2支；
4、單片機及外圍組件1套；
5、一位數碼管及其組件1套；
6、四位一體數碼管及其組件1套；
7、8*8點陣LED及其組件一套；
8、紅綠雙色（32*64）廣告屏1塊；
9、LED發光角綜合測試儀1臺；
10、光譜分布測試儀1臺（選配）；
11、實驗指導1本；
12、光盤1張；
注：客戶自行配備電腦。
