基本結構

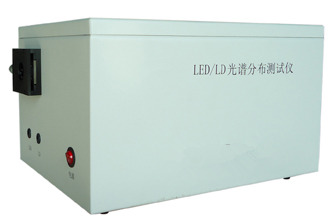

LED/LD光譜分布測試儀有以下幾部分構成：由狹縫、分光光柵、凹面鏡和線陣CCD光譜探測器等部件構成；
① 狹縫：儀器信號光輸入口為可調縫寬的狹縫（縫寬可調）；
② 被測LED安裝裝置：用來安裝被測LED等光源；
③ 被測LD安裝裝置：用來安裝被測LD光源；
④ 衍射光柵：采用600lp/mm的衍射光柵對入射光進行分光；
⑤ 凹面鏡：將分出的發射光譜匯聚到線陣CCD像敏陣列上；
⑥ 光譜探測器：用線陣CCD傳感器為探測器，以便同步獲得更多的光譜譜線；
⑦ 數據采集：儀器采用12位A/D數據采集系統；以便獲得更高的“強度”分辨率；
接口方式：采用USB2.0接口方式與計算機連接；
參數
主要特性參數為：
1) 光譜分辨率：0.123nm；
2) 光譜范圍：401.17～680.48 nm，264.20nm；
3) 幅度分辨率：12位（可為用戶升級為16位）；
4) 采集速率：采集速率不低于5MHz ；
功能：
1） 能夠同步快速探測可見光范圍的多通道光譜，并對譜線進行分析；
2） 進行“LED光譜分布的測量實驗”，學習光譜探測原理與光譜分析方法；
3） 進行“LED發光光譜半寬度的測量實驗”認識LED發光光譜特性和測量方法；
4）利用設備提供的“SDK”軟件開發包進行課程設計與畢業設計；
功能與實驗
功能：
1） 能夠同步快速探測可見光范圍的多通道光譜，并對譜線進行分析；
2） 進行“LED光譜分布的測量實驗”，學習光譜探測原理與光譜分析方法；
3） 進行“LED發光光譜半寬度的測量實驗”認識LED發光光譜特性和測量方法；
4） 利用設備提供的“SDK”軟件開發包進行課程設計與畢業設計；
實驗：
1、測試各種顏色LED的光譜分布；
2、測試LD半導體激光器的光譜分布；
3、測試其他光的光譜分布；
儀器主機與配件
外形尺寸：350mm(長)×250mm(寬)×200mm(高)；
操作軟件：兼容Microsoft Windows98、Windows2000、WindowsXP；
包裝重量：4kg；
電器參數：輸入電源電壓：AC220V；典型功耗：10W；
配件：① LED發光管 （5個）：分別為紅、綠、藍、白、黃五種顏色；
② 點狀激光器（1個）
③ 電源線（1根）；
④ USB數據連接線（1根）；
⑤ 產品驗收單（1份）；
