一、產品簡介

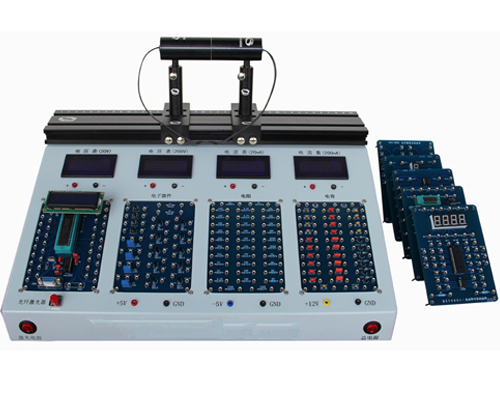

光電技術創新綜合實訓平臺是在光電技術應用開發綜合實驗平臺的基礎上開發出來的一款實訓產品。它由各類光電傳感器件可搭建設計組件構成，學生根據原理圖在主機及各類光電傳感器件可搭建設計組件上，自己動手搭建完成各類應用系統設計。是真正培養學生動腦、動手和設計能力的利器，在學生已經熟悉光電傳感器件的原理及特性之后，學生更需要掌握光電傳感器件的具體應用，從而能夠設計出產品。這樣大大的提高了學生動腦、動手能力及創新意識。
儀器外形尺寸：500mmX360mmX100mm
二、教學目的
1、掌握光電器件的基本原理
2、了解各類光電器件的基本應用
3、學習掌握實驗系統的設計原理
4、培養學生動腦、動手能力及創新意識
5、了解并掌握線陣CCD驅動設計
6、了解CPLD的應用開發技術
三、技術參數
1、光敏電阻：暗電阻 1.0MΩ，亮電阻 8～20KΩ（10Lx）；
2、光敏二極管：暗電流 ID=±0.1uA，光電流 IL=±80uA，光譜范圍400～1100nm，峰值響應880nm，最高工作電壓30V；
3、光敏三極管：集電極-發射極電壓30V，發射極-集電極電壓5V，集電極電流20mA，工作波長：400nm-1200nm，典型值860nm；
4、太陽能電池板：光敏面積：70mm×110mm，5.5V/120mA；
5、數字照度計：自動切換量程，測量范圍 0.1～1.999×10３lx；
6、熱釋電報警器設計：熱釋電傳感器：靈敏元面積：2.0×1.0mm2，基片材料：硅，基片厚度：0.5mm，工作波長：5-14μm，工作電壓：2.2-15V，工作電流：8.5-24μA，平均透過率＞75%；報警指示：蜂鳴器；
7、紅外遙控設計：自定義遙控路數，LED指示&蜂鳴器指示；
8、四象限位置測量系統設計：光源：650nm點狀半導體激光器帶準直；四象限光電傳感器：3mm×3mm×4，開路電壓：0.3V，短路電流：9uA，光譜范圍：400nm-1100nm，峰值波長：940nm；四象限支架：6mm×6mm移動面積，分辨率：0.01mm；液晶（12864）顯示坐標值；
9、顏色傳感器：光譜范圍：450nm-750nm，最大反向電壓30V；
10、紅外溫度傳感器：量程0-50°，波長8-14μm，精度1%，信號輸出：5V；
11、光電耦合開關里程表、轉速計設計：反射式光電耦合器件：工作電流20mA，正向電壓：1.5V，轉速0-2400RPM；
12、光電測距傳感器：工作電壓：5V，測量距離：80cm ；
13、光纖煙霧報警及濃度顯示設計： 光源：650nm光纖激光器；光纖芯直徑：62.5μm，長度1m；液晶（型號1602）顯示煙霧濃度值及光功率值；
14、光纖位移測量設計：光源：650nm光纖激光器；光纖芯直徑：62.5μm，長度1m；液晶（型號1602）顯示光功率值；
15、光纖微彎稱重設計：光源：650nm光纖激光器；光纖芯直徑：62.5μm，長度1m；液晶（型號1602）顯示光功率值；
16、數據采集及相關程序；
17、線陣CCD：型號TCD1206，像元個數：2160，像元尺寸：14μm×14μm×14μm；CPLD：工作電壓3.3V；
18、三基色LED：型號：3WRGB；電壓：紅光：2.0-2.5V；藍光：3.2-3.6V；綠光：3.2-3.6V；
電流：350mA；亮度：紅光：60-65LM ；藍光：30-35LM ；綠光：110-120LM；波長：紅光：620-625nm；藍光：460-465nm ；綠光：520-525nm；發光角度：120度；使用壽命：50000H；
19、PSD位移傳感器：有效光敏面：1×8mm；分辨率:0.2μm；光譜響應范圍：380nm～1100nm；
響應時間：0.6μs；
20、硅光電池：開路電壓：0.3V；短路電流：8μA；暗電流：1nA；光譜響應范圍：550nm～750nm；峰值波長：650nm；
21、溫度傳感器：供電范圍：3.0V～5.5V；測溫范圍：-55℃～+125℃；在-10℃～+85℃范圍內精確度為±5℃；
22、指紋識別模塊：供電電壓：DC4.0V～6.0V；供電電流：工作電流：110mA（典型值）；峰值電流140mA；指紋圖像錄入時間：<0.3秒；窗口面積：15mm×9mm；匹配方式：比對方式（1:1）；搜索方式（1:N）；特征文件：256字節；模板文件：512字節；儲存容量：980枚指紋；認假率（FAR）：<0.001%；拒真率（FRR）：<1.0%；搜索時間：<1.0秒（1:1000時，均值）；上位機接口：RS232（TTL邏輯電平）/USB1.1；通訊波特率（UART）：（9600×N）bps，其中N=1～12（默認值N=6，即57600bps）；工作環境：溫度：-20℃～+40℃；相對濕度：40％RH－85％RH (無凝露)；
23、液晶LCD12864：邏輯或電源電壓：2.8V-5.0V；藍色背光：背光電壓3V；串行接口：一根數據線，一根時鐘線；不帶字庫：需要自己編輯外部字模數組；
24、液晶LCD1602：單排16針接口；8位雙向數據總線；可與8位單片機或控制器直接相連；
管腳高電平為+5V；可顯示2行；每行16個字符；
25、3.5寸TFT帶觸摸液晶屏/9486：320X480點陣，模塊驅動芯片采用ILI9486，全視角面板，底板上帶有觸摸控制芯片和SD卡座；與主流STM32開發板LCD接口連接設計上，模塊接口設計了32PIN和34PIN，使得模塊更具備廣泛使用性：32PIN接口可完全兼容神舟STM32開發板，紅牛，火牛，金牛等主流開發板的LCD接口；34PIN接口可完全兼容正點原子ALIENTEK 的MINI STM32及戰艦STM32開發板LCD接口，可直接插在上面使用。
26、STC89C52
(1) 增強型6時鐘/機器周期，12時鐘/機器周期 8051 CPU；
(2) 工作電壓：5.5-3.4v(5v單片機)和3.8-2.0v(3v單片機)；
(3) 工作頻率范圍：0-40MHZ；
(4) 用戶應用程序空間:4K/8K/13K/16K/20K/32K/64K 字節；
(5)片上集成1280字節/512字節 RAM；
(6) 通用I/O(32/366個)，復位后為：P1/P2/P3/P4是準雙向口/弱上拉（普通8051傳統I/O口）P0口是開漏輸出，作為總線擴展時，不用加上拉電阻，作為I/O口用時，需加上拉電阻；
(7)ISP（在系統可編程）/IAP(在應用可編程)，無需專用編程器/仿真。可通過串口（P3.0/P3.1））直接下載用戶程序，8K程序3秒即可完成一片；
(8) EEPROMM功能；
(9)共有3個16位定時器/計數器，其中定時器0還可以當成2個8位定時器使用；
(10) 外部中斷4路，下降沿中斷或低電平觸發中斷，POWER DOWN模式可由外部中斷低電平觸發中斷方式喚醒；
(11) 通用異步串行口還可以用定時軟件實現多個UART；
(12)工作溫度范圍：0-75℃/-40-+85℃；
27、STM32F：32位處理器，內置128KB的Flash、20K的RAM、12位AD、4個16位定時器、3路USART通訊口、2個IIC端口、2個SPI端口、1個CAN接口、一個USB全速接口、有80個快速I/O端口等多種資源，時鐘頻率最高可達72MHz，封裝：LQFP64。
四、實驗內容
1、光敏電阻光控開關系統設計
2、光敏電阻光控?zé)粝到y(tǒng)設計
3、熱釋電報警系統設計
4、光電報警系統設計
5、太陽能充電系統設計
6、硅光電池光照度計系統設計
7、簡易光功率計系統設計
8、紅外遙控系統設計
9、紅外體溫計系統設計
10、四象限位置測量系統設計
11、對射式、反射式光電耦合開關里程表系統設計
12、對射式、反射式光電轉速計系統設計
13、光電測距系統設計
14、基于R、G、B的顏色識別系統設計
15、光纖煙霧報警及濃度顯示系統設計
16、光纖位移測量系統設計
17、光纖微彎稱重系統設計
18、線陣CCD驅動系統設計
19、大功率LED驅動系統設計
20、LED玩具系統設計
21、PSD位移測量系統設計
22、數字溫度計系統設計
23、太陽能節能臺燈系統設計
24、音頻信號的光源調制解調系統設計
25、光電指紋識別系統設計
