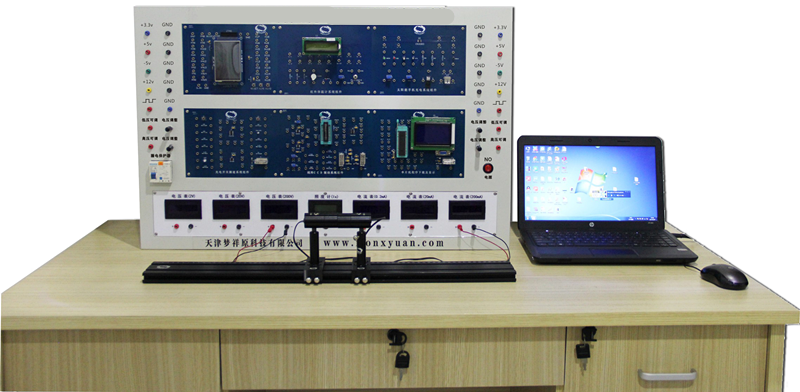

一、系統介紹
光電傳感器是各種光電檢測系統中實現光電轉換的關鍵元件，它是把光信號轉變成為電信號的器件，是以光電器件作為轉換元件的傳感器。它可用于檢測直接引起光量變化的非電物理量，如光強、光照度、輻射測溫、氣體成分分析等;也可用來檢測能轉換成光量變化的其他非電量，如零件直徑、表面粗糙度、應變、位移、振動、速度、加速度，以及物體的形狀、工作狀態的識別等。
光電式傳感器具有非接觸、響應快、性能可靠、精度高等特點，而且可測參數多，傳感器的結構簡單，形式靈活多樣，因此應用非常廣泛，涉及整個科學技術、國防、航空、航天、交通運輸、能源、機械、石油、化工、輕工、紡織等工業部門和環境保護、生物醫學工程等和日常生活的各個領域，是現代信息技術的重要支柱技術之一。
我司始終致力于為國家培養更多更優秀的光電技術人才為己任，將我國光電事業發揚光大為目標。為更快實現這一目標，我司將各類光電傳感器件的工作原理、特性參數測量和實際應用相結合，研發出了一套光電傳感器原理與應用實訓系統。本系統以提高學生動手動腦能力為出發點，采用理論和實踐相結合的方法，多方位地展示廣泛應用于各領域的多種光電傳感器件，例如光敏電阻、光電二極管、PIN光電二極管、APD光電二極管、光電三極管、硅光電池、光電耦合器件、PSD、四象限、光電倍增管等，讓學生并了解并掌握每一種光電傳感器的工作原理、特性參數以及應用領域，為畢業后就業或者創業打下堅實的基礎。
本系統規模適中，必配實驗主機一套，選配組件7套，老師可根據教學需求自由進行選配，，為高校師生解決了理論強、實踐弱以及實訓困難的問題，深受高校師生的歡迎。
二、涉及專業及課程
光電信息科學與工程、光電子技術、測控技術與儀器、電子科學與技術、光電信息工程、電路原理、模擬電子技術、數字電子技術、光譜學、光電器件技術、單片機等。
三、實訓內容
組件一可實現實驗內容：
1、搭建并測量光敏電阻特性參數；
2、搭建并測量光電二極管特性參數；
3、搭建并測量光電三極管特性參數；
4、搭建并測量光電池的偏置與基本特性參數；
5、搭建并測量雪崩光電二極管（APD）特性參數；
6、搭建并測量PIN光電二極管特性參數；
7、搭建并測量光電耦合器件特性參數；
組件二可實現實驗內容：
1、搭建并測量PSD位移傳感器特性參數；
2、搭建并測量四象限光電傳感特性參數；
3、熱敏器件與熱釋電探測器實驗；
4、紫外線探測傳感器特性參數測量實驗；
5、紫外線強度測量實驗；
6、紫外線驗鈔機原理實驗 ；
組件三可實現實驗內容：
1、光敏電阻光控開關系統設計實訓；
2、光敏電阻光控?zé)粝到y(tǒng)設計實訓；
3、光電報警系統設計實訓；
4、硅光電池光照度計系統設計實訓；
5、音頻信號的光源調制解調系統設計實訓；
組件四可實現實驗內容：
1、熱釋電報警系統設計實訓；
2、太陽能充電系統設計實訓；
3、太陽能節能臺燈系統設計實訓；
4、大功率LED驅動系統設計實訓；
5、LED玩具系統設計實訓；
組件五可實現實驗內容：
1、簡易光功率計系統設計實訓；
2、對射式、反射式光電耦合開關里程表系統設計實訓；
3、對射式、反射式光電轉速計系統設計實訓；
4、光電測距系統設計實訓；
組件六可實現實驗內容：
1、基于R、G、B的顏色識別系統設計實訓；
2、線陣CCD驅動系統設計實訓；
3、紅外體溫計系統設計實訓；
4、紅外遙控器系統設計實訓；
組件七可實現實驗內容：
1、PSD位移測量系統設計實訓；
2、四象限位置測量系統設計實訓；
3、數字溫度計系統設計實訓；
4、光電指紋識別系統設計實訓；
四、系統參數
1、導軌長度：500mm；
2、數字電壓表：精度 四位半；量程 200mV，2V，20V，200V，2000V；
3、數字電流表：精度 四位半；量程 0.2mA，2mA，20mA，200mA；
4、數字照度計：自動更換量程；測量范圍 0.1～1.999×10３Lx；
5、光電二極管：暗電流 ID=±0.1uA；光電流 IL=±80uA；光譜范圍 400～1100nm；峰值響應 880nm；最高工作電壓 30V；開關時間 50/50ns；
6、光電三極管：集電極-發射極電壓 30V；發射極-集電極電壓 5V；集電極電流 20mA；工作波長：400nm-1200nm，典型值860nm；
7、光敏電阻：暗電阻 1.0 MΩ；亮電阻 8～20 KΩ（10Lx）；
8、硅光電池：開路電壓小于500mV；短路電流小于18mA；輸出電流小于16.5mA；感光面積10X10mm；
9、PIN光電二極管：反向電壓40V；峰值波長920nm；開路電壓0.4V；短路電流85μA；
10、雪崩光電二極管（APD）：工作電壓100V~150V；峰值波長660nm；
11、太陽能電池板：光敏面積70mm×110mm，5.5V/120mA；
12、一維PSD：光敏區1mm*8mm；光譜響應范圍300-1100nm；Ev=1000LX 2856K 時，開路電壓為0.3V，短路電流為55μA；PSD調整架：位移范圍13mm；位移精度0.01mm；
13、光電耦合器：型號：4N35；隔離電壓：5300V ；輸入電流：10mA；輸出電壓：30V；工作溫度范圍：-55°C ~ +100°C；最大正向電流 If：60mA；最大正向電壓Vf ：1.5V；電壓Vceo:30V；電壓Vf 典型值:1.3V；最大輸出電壓:30V；最小擊穿電壓:30V；電流傳遞率(CTR) 最小值:100%;
14、UVM-30A紫外線探測傳感器參數：①尺寸：長9mm X寬9mm X高10mm；②工作電壓：DC 3-5V；③輸出電壓：DC 0-1V（線性度好）；④測試精度：±1UV INDEX；⑤工作電流：典型值 0.06mA；最大值 0.1mA；⑥響應波長：200nm-370nm；⑦工作溫度：-20℃~+85℃；⑧工作穩定性：年漂移率<5%；⑨電器參數：輸入電壓 AC220V，50Hz； 功耗 200W；
15、熱釋電報警器設計組件：熱釋電傳感器：靈敏元面積：2.0×1.0mm2，基片材料：硅，基片厚度：0.5mm，工作波長：5-14μm，工作電壓：2.2-15V，工作電流：8.5-24μA，平均透過率＞75%；報警指示：蜂鳴器；
16、紅外遙控設計組件：自定義遙控路數，LED指示&蜂鳴器指示；
17、四象限位置測量系統設計組件：光源：650nm點狀半導體激光器帶準直；四象限光電傳感器：3mm×3mm×4，開路電壓：0.3V，短路電流：9uA，光譜范圍：400nm-1100nm，峰值波長：940nm；四象限支架：6mm×6mm移動面積，分辨率：0.01mm；液晶（12864）顯示坐標值；
18、顏色傳感器：光譜范圍：450nm-750nm，最大反向電壓30V；
19、紅外溫度傳感器：量程0-50°，波長8-14μm，精度1%，信號輸出：5V；
20、光電耦合開關里程表、轉速計設計組件：反射式光電耦合器件：工作電流20mA，正向電壓：1.5V，轉速0-2400RPM；
21、光電測距傳感器：工作電壓：5V，測量距離：80cm；
22、數據采集及相關程序；
23、線陣CCD：型號TCD1206；像元個數：2160；像元尺寸：14μm×14μm×14μm；CPLD：工作電壓3.3V；
24、線陣CCD：型號TCD1304；像元個數：3400；像元尺寸：8μm×8μm×8μm；靈敏度（V/lxs）：160；動態范圍：300；
25、三基色LED：型號：3WRGB；電壓：紅光：2.0-2.5V；藍光：3.2-3.6V；綠光：3.2-3.6V；
電流：350mA；亮度：紅光：60-65LM ；藍光：30-35LM ；綠光：110-120LM；波長：紅光：620-625nm；藍光：460-465nm ；綠光：520-525nm；發光角度：120度；使用壽命：50000H；
26、指紋識別模塊：供電電壓：DC4.0V～6.0V；供電電流：工作電流：110mA（典型值）；峰值電流140mA；指紋圖像錄入時間：<0.3秒；窗口面積：15mm×9mm；匹配方式：比對方式（1:1）；搜索方式（1:N）；特征文件：256字節；模板文件：512字節；儲存容量：980枚指紋；認假率（FAR）：<0.001%；拒真率（FRR）：<1.0%；搜索時間：<1.0秒（1:1000時，均值）；上位機接口：RS232（TTL邏輯電平）/USB1.1；通訊波特率（UART）：（9600×N）bps，其中N=1～12（默認值N=6，即57600bps）；工作環境：溫度：-20℃～+40℃；相對濕度：40％RH－85％RH (無凝露)；
27、半導體激光器：點狀，5mW，650nm，帶準直；
28、光柵口徑32mmX32mm，閃耀波長750nm；
29、液晶LCD12864：邏輯或電源電壓：2.8V-5.0V；藍色背光：背光電壓3V；串行接口：一根數據線，一根時鐘線；不帶字庫：需要自己編輯外部字模數組；
30、液晶LCD1602：?jiǎn)闻?/span>16針接口；8位雙向數據總線；可與8位單片機或控制器直接相連；管腳高電平為+5V；可顯示2行；每行16個字符；
31、3.5寸TFT帶觸摸液晶屏/9486：320X480點陣，模塊驅動芯片采用ILI9486，全視角面板，底板上帶有觸摸控制芯片和SD卡座；與主流STM32開發板LCD接口連接設計上，模塊接口設計了32PIN和34PIN，使得模塊更具備廣泛使用性：32PIN接口可完全兼容神舟STM32開發板，紅牛，火牛，金牛等主流開發板的LCD接口；34PIN接口可完全兼容正點原子ALIENTEK 的MINI STM32及戰艦STM32開發板LCD接口，可直接插在上面使用。
32、STC89C52
(1) 增強型6時鐘/機器周期，12時鐘/機器周期8051CPU；
(2) 工作電壓：5.5-3.4v(5v單片機)和3.8-2.0v(3v單片機)；
(3) 工作頻率范圍：0-40MHZ；
(4) 用戶應用程序空間:4K/8K/13K/16K/20K/32K/64K字節；
(5)片上集成1280字節/512字節RAM；
(6) 通用I/O(32/366個)，復位后為：P1/P2/P3/P4是準雙向口/弱上拉（普通8051傳統I/O口）P0口是開漏輸出，作為總線擴展時，不用加上拉電阻，作為I/O口用時，需加上拉電阻；
(7)ISP（在系統可編程）/IAP(在應用可編程)，無需專用編程器/仿真。可通過串口（P3.0/P3.1））直接下載用戶程序，8K程序3秒即可完成一片；
(8) EEPROMM功能；
(9)共有3個16位定時器/計數器，其中定時器0還可以當成2個8位定時器使用；
(10) 外部中斷4路，下降沿中斷或低電平觸發中斷，POWER?DOWN模式可由外部中斷低電平觸發中斷方式喚醒；
(11) 通用異步串行口還可以用定時軟件實現多個UART；
(12)工作溫度范圍：0-75℃/-40-+85℃；
27、STM32F103RBT6：32位處理器，內置128KB的Flash、20K的RAM、12位AD、4個16位定時器、3路USART通訊口、2個IIC端口、2個SPI端口、1個CAN接口、一個USB全速接口、有80個快速I/O端口等多種資源，時鐘頻率最高可達72MHz，封裝：LQFP64。
五、系統配置
1、光電傳感器件參數測量系統組件 2套
2、紫外線參數測量組件及驗鈔裝置 1套
3、光敏電阻光控開關&光控?zé)粝到y(tǒng)設計組件 1套
4、光電報警系統設計組件 1套
5、硅光電池光照度計系統設計組件 1套
6、音頻信號的光源調制解調系統設計組件 1套
7、熱釋電報警系統設計組件 1套
8、太陽能充電系統設計組件 1套
9、太陽能節能臺燈系統設計組件 1套
10、大功率LED驅動系統設計組件 1套
11、LED玩具系統設計組件 1套
12、簡易光功率計系統設計組件 1套
13、光電耦合開關里程表&轉速計系統設計組件 1套
14、光電測距系統設計組件 1套
15、基于R、G、B的顏色識別系統設計組件 1套
16、線陣CCD驅動系統設計組件 1套
17、紅外體溫計系統設計組件 1套
18、紅外遙控器系統設計組件 1套
19、PSD位移測量系統設計組件 1套
20、四象限位置測量系統設計組件 1套
21、數字溫度計系統設計組件 1套
22、光電指紋識別系統設計組件 1套
23、液晶LCD12864 1塊
24、液晶LCD1602 1塊
25、3.5寸TFT帶觸摸液晶屏/9486 1塊
26、STC89C52系統組件 1套
27、STM32F103RBT6系統組件 1套
28、各色LED 若干
29、連接線 若干
30、650nm半導體激光器 1套
31、500mm長導軌 1根
32、200mV，2V，20V，200V，2000V數字電壓表 各1塊
33、0.2mA，2mA，20mA，200mA數字電流表 各1塊
數字照度計 1套
