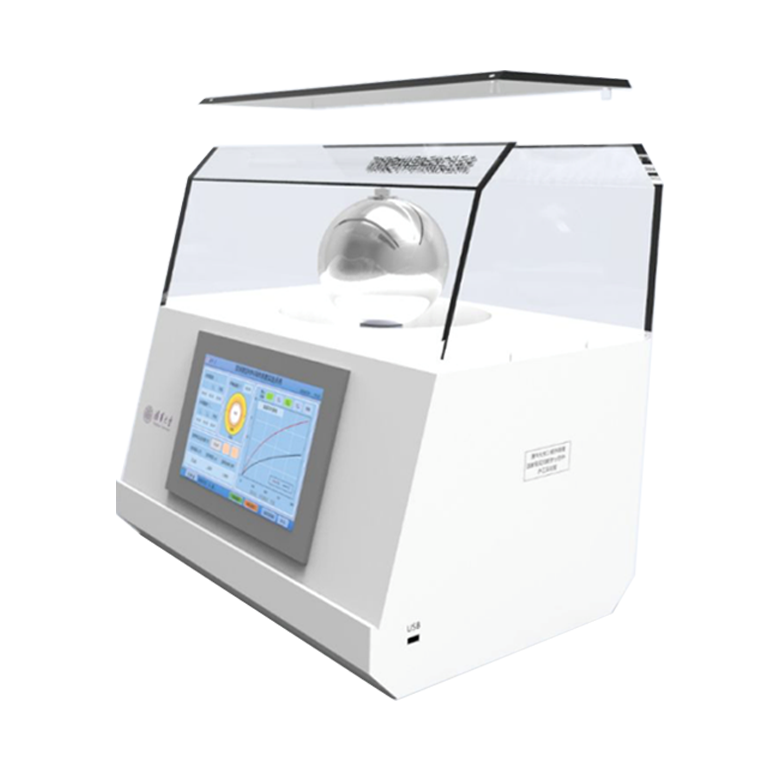

雙球法測量材料導熱系數實驗系統

1.知識點

穩態導熱

2.對應課程

《傳熱學》、《熱工基礎》

3.實驗內容

圓球法測定材料導熱系數

基于球坐標下的一維穩態導熱理論測量顆粒狀、粉未狀材料的導熱系數，加深對穩態導熱的理解。

4.主要特色

1) 采用一維球坐標穩態導熱原理求解；

2) 可測多種粉末材料，測試溫度范圍為室溫~200℃；

3) 界面美觀，可生成實驗報表，可USB導出實驗數據。

5.主要技術指標

1) 分體型實驗系統；

2) 多種材料導熱系數測定；

3) 恒溫控制，最高200℃，具備超溫保護報警；

4) 溫度測量精度0.01℃；

5) 快速數字化采集控制；

6) 供電電源：AC220V±5%，功率500W；

7) 外形尺寸：長450mm×寬350mm×高470mm；

8) 實驗臺重量：15kg；

9) 提供兩種不同試樣；

10) 提供實驗指導書模板。

6.實驗室基礎設施要求

1) 實驗桌，高度800mm左右，桌面尺寸不小于1200mm*700mm；

2) 須配置穩壓器，以防電網電壓不穩損壞設備。
