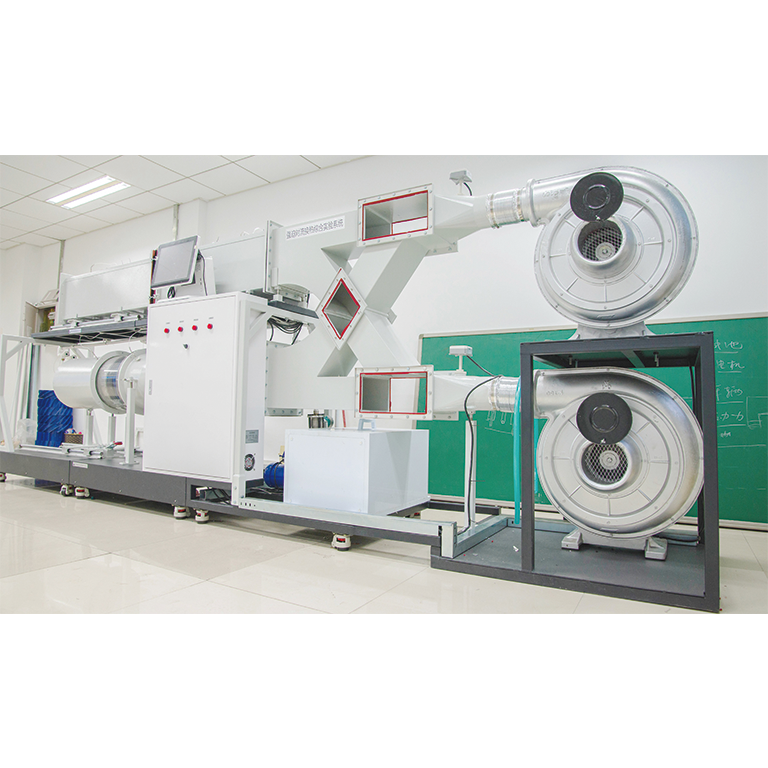

實驗臺可進行橫掠單圓管強迫對流換熱實驗。實驗臺具備集成化采集控制系統，實現高精度的數據采集，控制界面可連接至65寸高靈敏觸摸屏一體機（選配）進行控制顯示，方便教師講解實驗內容和學生記錄實驗數據。

1.知識點

強迫對流

2.對應課程

《傳熱學》、《熱工基礎》

3.實驗內容

1) 空氣橫掠單圓管強迫對流換熱實驗 [基礎型]

實驗測量空氣橫掠單管時的對流換熱平均表面?zhèn)鳠嵯禂?shù)。通過實驗數據的整理，掌握強迫對流換熱實驗數據整理的方法。在Nu-Re對數坐標圖上給出空氣強迫對流橫掠單圓管時換熱的實驗點，結合與已有關系式的比較，給出對本實驗結果的討論。必做實驗，建議安排2學時。

2) 空氣橫掠帶肋片的單圓管時強迫對流換熱實驗 [設計型]

測量不同帶肋片單元管的對流換熱平均表面?zhèn)鳠嵯禂?shù)，整理實驗數據并繪制Nu-Re曲線，擬合對流換熱關系式。以光管為基準，分析不同肋片結構強化傳熱的性能。選做實驗，建議安排10~32學時，也可作為課程大作業或本科生科研訓練項目。

4.主要特色

1) 兩種不同直徑單圓管，如有需求，實驗段可額外定制加工；

2) 可測多種粉末材料，測試溫度范圍為室溫~200℃；

5.主要技術指標

1) 配置一臺離心風機，功率5 kW~7.5 kW，變頻調速，由計算機一體機進行實驗功率策略調節，風機出口有整流柵，最大流速下噪聲不超過60分貝；

2) 空氣流速0~20 m/s，測速精度±0.1%，壓力和微壓差測量精度±0.25‰；

3) 單圓管實驗提供2套實驗段；

4) 集成化采集控制系統，采用高精度數據采集和控制，與65寸高靈敏觸摸屏一體機進行通信，實時顯示系統溫度、流量、流動阻力、風速等數據及相關數據曲線，并在實驗過程中獲得測試散熱器和單管的流動換熱性能參數并生成實驗報表，通過USB導出實時實驗數據和計算結果，用于實驗數據分析和處理，

5) 供電電源：AC380V±5%，功率20 kW；

6) 外形尺寸：長4500 mm×高2000 mm×深800 mm；

7) 實驗重量：300 kg；

8) 提供實驗指導書模板。
