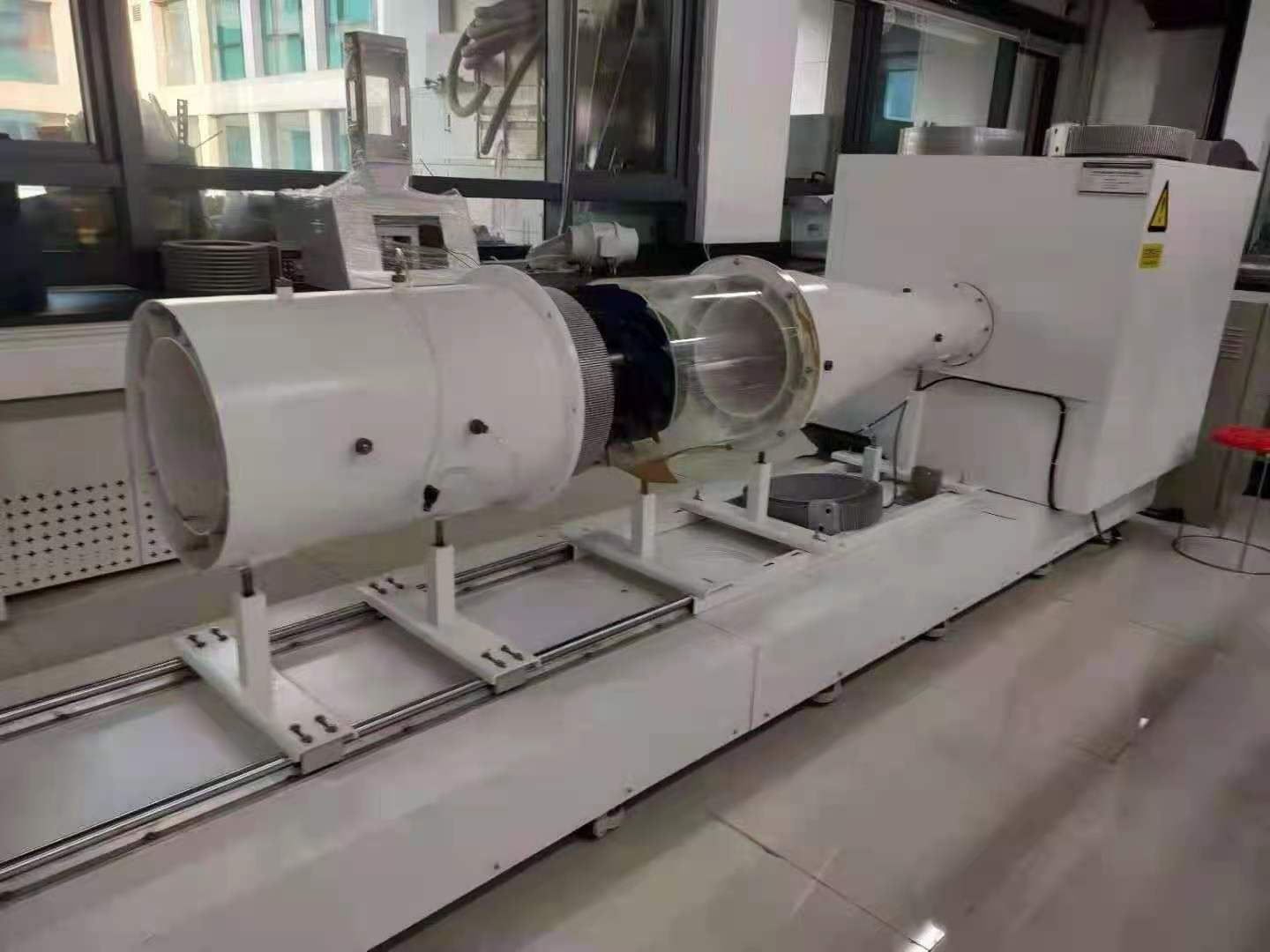

實驗臺可進行變進口角度流動換熱實驗等多項實驗教學內容。實驗臺具備集成化采集控制系統，實現高精度的數據采集，控制界面可連接至65寸高靈敏觸摸屏一體機（選配）進行控制顯示，方便教師講解實驗內容和學生記錄實驗數據。 變進口角度流動與換熱性能測試實驗 [研究型] 實驗測量不同來流角度時換熱器（如翅片管換熱器，板翅式換熱器等）的換熱系數及壓降。繪制不同來流角度f-Re和j-Re曲線，分析來流角度對換熱和壓降的影響。選做實驗，建議安排10~32學時，也可作為課程大作業或本科生科研訓練項目。 1) 變角度風道提供7種角度規格：0°，10°，20°，30°，40°，50°，60°； 2) 實驗段提供1種環形換熱器，如有需求，實驗段可額外定制加工； 3) 集成化采集控制系統，高精度數據采集，控制界面可連接至65寸高靈敏觸摸屏一體機進行控制顯示。 1) 配置一臺離心風機，功率5 kW~7.5 kW，變頻調速，由計算機一體機進行實驗功率策略調節，風機出口有整流柵，最大流速下噪聲不超過60分貝； 2) 空氣流速0~20 m/s，測速精度±0.1%，壓力和微壓差測量精度±0.25‰； 3) 空氣變進口角度采用環形風道，角度變化0~60°，精度±2°，風道帶更換滑軌，方便更換角度導葉，導葉段有7種角度規格：0°，10°，20°，30°，40°，50°，60°； 5) 水箱PID恒溫控制25~90℃，加熱功率0~6 kW，測溫精度±0.1℃； 6) 集成化采集控制系統，采用高精度數據采集和控制，與65寸高靈敏觸摸屏一體機進行通信，實時顯示系統溫度、流量、流動阻力、風速等數據及相關數據曲線，并在實驗過程中獲得測試散熱器和單管的流動換熱性能參數并生成實驗報表，通過USB導出實時實驗數據和計算結果，用于實驗數據分析和處理， 7) 供電電源：AC380V±5%，功率20 kW； 8) 外形尺寸：長4500mm×高2000mm×深800mm； 1) 電氣配置，三相供電不低于15kW，建議20kW；
|
