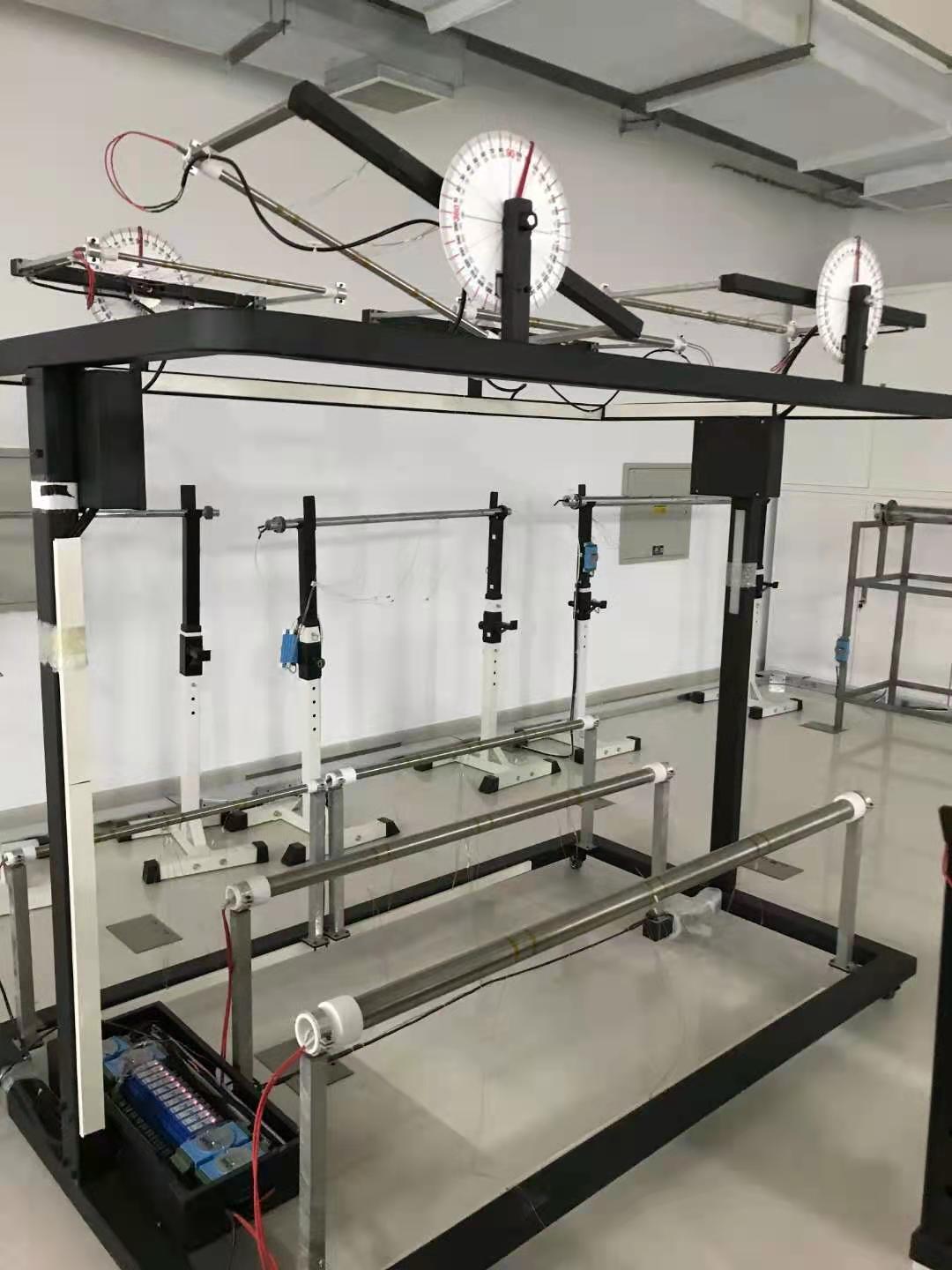

實驗臺可進行水平圓管、傾斜圓管等的單圓管自然強迫對流換熱實驗教學內容。實驗臺具備集成化采集控制系統，實現高精度的數據采集，控制方便，方便教師講解實驗內容和學生記錄實驗數據。圓管采用模塊化設計，包含多種不同直徑，包含水平管和傾斜管兩種。
1.知識點
自然對流
2.對應課程
《傳熱學》、《熱工基礎》
3.實驗內容
1) 水平圓管外表面空氣自然對流換熱實驗 [基礎型]
實驗測量水平圓管加熱時周?chē)諝庾匀粚?duì)流換熱的平均表面?zhèn)鳠嵯禂?shù)，根據自然對流放熱過程的相似分析，將實驗數據整理成準則方程式，加深對相似理論基本內容的理解。必做實驗，建議安排2學時。
2) 傾斜圓管外表面空氣自然對流換熱實驗 [研究型]
實驗測量不同傾斜角度下圓管外表面空氣自然對流換熱的平均表面?zhèn)鳠嵯禂?shù)，比較和分析傾斜角度對表面?zhèn)鳠嵯禂?shù)的影響規律。選做實驗，建議安排10~32學時，也可作為課程大作業或本科生科研訓練項目。
3) 傾斜圓管外表面壁溫沿軸向和周向分布 [研究型]
實驗測量不同傾斜角度下圓管壁溫沿軸向和周向的分布規律，分析其產生的原因，加深對自然對流的理解。選做實驗，建議安排10~32學時，也可作為課程大作業或本科生科研訓練項目。
4.主要特色
1) 模塊化設計，便于更換和組合；
2) 多種直徑，水平管和傾斜管；
3) 集成化采集控制系統，高精度數據采集；
5.主要技術指標
1) 固定水平管和可調傾斜管兩種實驗單元；
2) 從15mm到50mm五種圓管直徑，長徑比大于30；
3) 高精度可調直流穩壓電源加熱，最大功率500W，電壓測量精度1 mV，電流測量精度1mA；
4) 管外壁埋入多組溫度測點，測溫使用進口熱電偶，精度0.2℃；
5) 集成化采集控制系統，采用高精度數據采集和控制，實時顯示實驗數據及相關數據曲線，生成實驗報表，通過USB導出實時實驗數據和計算結果，用于實驗數據分析和處理，
6) 供電電源：AC380V±5%，功率20kW；
7) 外形尺寸：長4500mm×高2000mm×深800mm；
8) 實驗重量：300kg；
9) 提供實驗指導書模板。
6.實驗室基礎設施要求
1) 電氣配置，220V供電不低于5kW；
2) 房間內無明顯對流。
