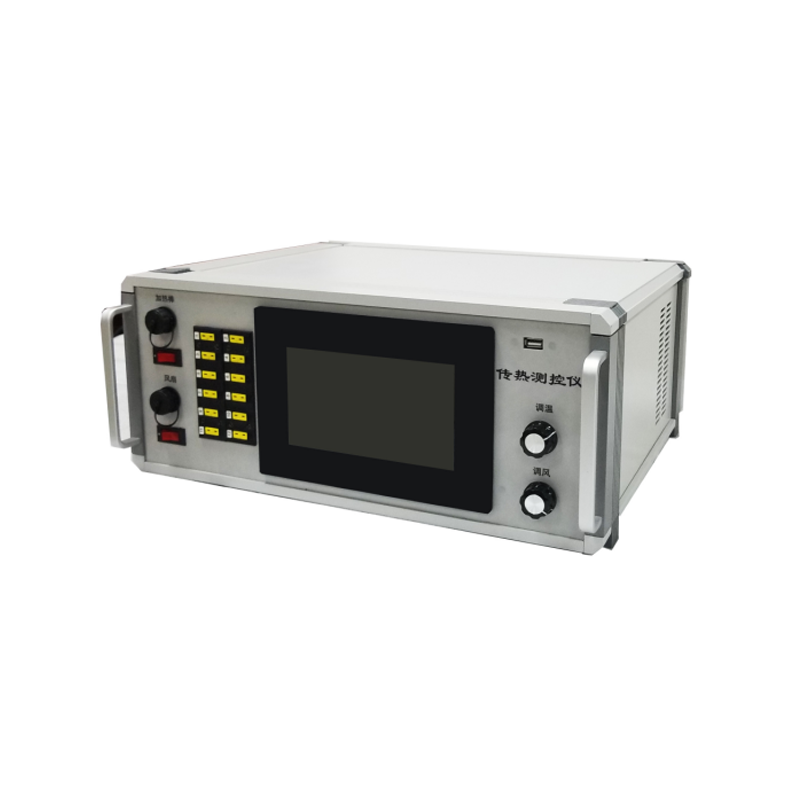

傳熱測控儀

1.產品簡介

1) 這是一臺研究三種基本傳熱原理：導熱、對流和輻射，以及與傳熱相關的應用模塊的實驗教學設備；

2)測控儀本體為HLTD101～HLTD106實驗模塊提供可調加熱電源，可調風機電源，精確測量加熱電壓、電流和風機電壓，精確測量8路K型熱電偶溫度，自身無實驗功能；

3) LCD顯示觸摸屏同時顯示所有測量數據：加熱電壓，加熱電流，風機電壓，8路熱電偶溫度；

4)安全可靠，內置漏電短路保護器和過載切斷裝置；

5) 內置數據采集模塊，支持一鍵U盤導出數據；

6) 內置分析軟件，可顯示溫度隨時間變化動態曲線；

7) 正面面板設置有8個進口熱電偶插槽(K型熱電偶)，1個LCD顯示屏，調溫、調風旋鈕等；

2.產品特點

1) 模塊化設計，可提供多達6種實驗模塊，彼此之間可分別獨立進行實驗；

2) 可研究傳熱的三種基本方式，以及穩態和非穩態傳熱現象，進行系統的能量守恒分析；

3) 學生可獨立操作并進行實驗，無需額外監督；

4) 傳感器全部采用知名品牌，測量精度高，系統控制靈敏，響應快速；

5) 操作簡單，維護方便；

3.實驗功能

1) 輸入調節

2) 數據采集

3) 數據分析計算

4) 動態曲線顯示

4.技術參數

1) 配套電源：AC 220V   50HZ   3A

2) 電壓調節范圍0~220V，電壓測量精度±0.1%F.S±2Digit

3) 電流調節范圍0~3A，電流測量精度±0.1%F.S±2Digit

4) 溫度測量范圍-260°C~1370°C，溫度測量精度±1℃

5) 尺寸：高185mm×深330mm×寬400mm

6) 重量：7Kg

7) 工作環境：溫度≤50℃，濕度≤95%
