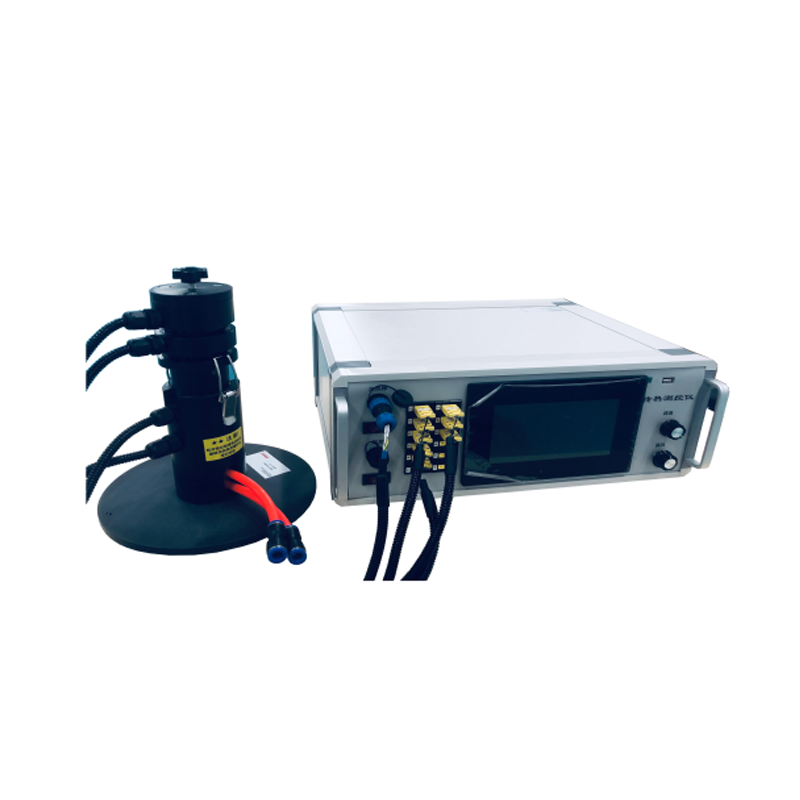

線性熱傳導模塊

1.產品簡介

1) 這是一臺研究固體一維線性穩態導熱，測量固體導熱系數以及接觸熱阻的實驗教學設備；

2) 需要傳熱測控儀HLTD100配合使用；

3) 可進行5組教學實驗，全面覆蓋一維線性穩態導熱理論；

4) 精確測量接觸熱阻；

5) 測量多種金屬材料導熱系數，測量精度高；

6) 結合全面詳細的數據處理和誤差分析方法，對學生達到科研啟蒙效果。

2.產品特點

1) 模塊化設計，與其他模塊共用傳熱測控儀，彼此之間可分別獨立進行實驗；

2) 全面研究一維穩態導熱理論：線性溫度分布，溫度梯度與傳熱面積關系，總傳熱系數，接觸熱阻等；

3) 學生可獨立操作并進行實驗，無需額外監督；

4) 傳感器全部采用知名品牌，測量精度高，響應快速；

5) 操作簡單，維護方便；

6) 說明書全面詳細，包含試驗對應的理論和公式，理論值與試驗數據的對比，誤差分析；

3.實驗功能

1) 檢測一維穩態導熱溫度的線性分布

2) 測量固體材料的導熱系數

3) 測量一維線性導熱總傳熱系數

4) 一維穩態導熱溫度梯度與截面積關系演示

5) 測量接觸熱阻

4.技術參數

1）黃銅材料導熱系數的測量值與真實值誤差小于5%

2）鋁材料導熱系數的測量值與真實值誤差小于3%

3）復合壁總傳熱系數測量值與理論值誤差小于6%

4）尺寸：高400mm×深250mm×寬250mm

5）重量：4Kg

6）工作環境：溫度≤50℃，濕度≤95%
