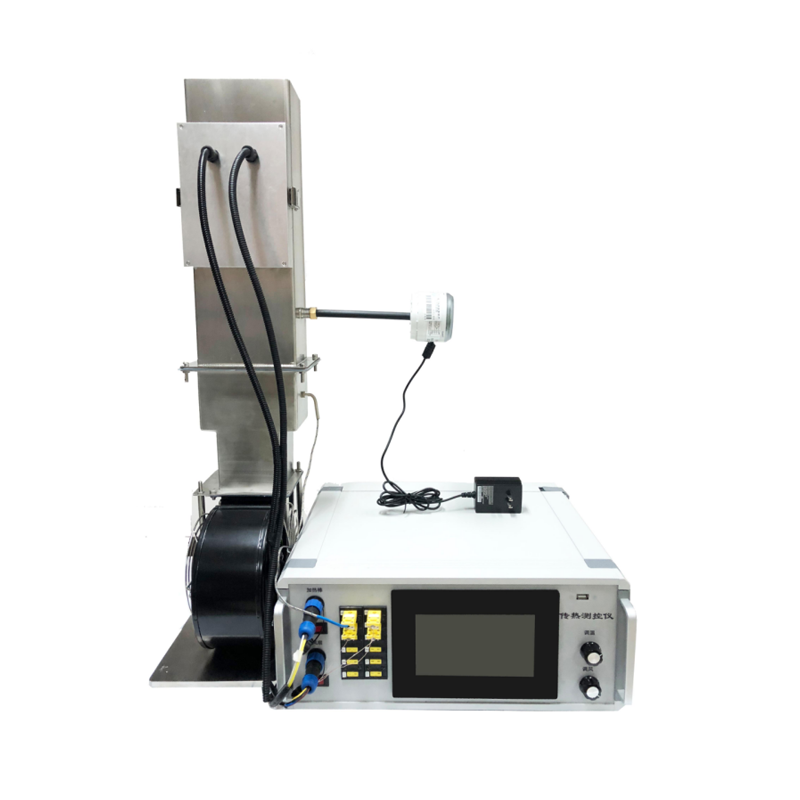

平板與管排對流換熱模塊

1.產品簡介

1）這是一臺研究對流換熱，測量自然、強迫對流換熱系數以及能量守恒分析的實驗教學設備；

2）需要傳熱測控儀HLTD100配合使用；

3）可進行4組教學實驗，全面覆蓋平板、管排的自然、強迫對流換熱理論；

4）精確測量自然、強迫對流換熱系數；

5）風機轉速和流量電子調節，連續、平滑調節；

6）結合全面詳細的數據處理和誤差分析方法，對學生達到科研啟蒙效果。

2.產品特點

2）全面研究平板對流換熱：自然對流、強迫對流、邊界層、能量守恒分析等；

3）全面研究管排對流換熱：自然對流、強迫對流、管排對流增強，能量守恒分析等；

4）學生可獨立操作并進行實驗，無需額外監督；

5）傳感器和風機采用知名品牌，傳感器測量精度高，響應快速，風機噪音小，運行平穩；

6）操作簡單，維護方便；

7）說明書全面詳細，包含試驗對應的理論和公式，理論值與試驗數據的對比，誤差分析；

3.實驗功能

1）測量平板自然對流換熱系數

2）測量平板強迫對流換熱系數

3）測量管排自然對流換熱系數

4）測量管排強迫對流換熱系數

5）平板、管排的自然對流、強迫對流理論公式精度驗證

4.技術參數

1）平板對流換熱系數與理論值誤差小于10%

2）管排對流換熱系數與理論值誤差小于10％

3）尺寸：高1200mm×深200mm×寬300mm

4）重量：16Kg

5）工作環境：溫度≤50℃，濕度≤95%
