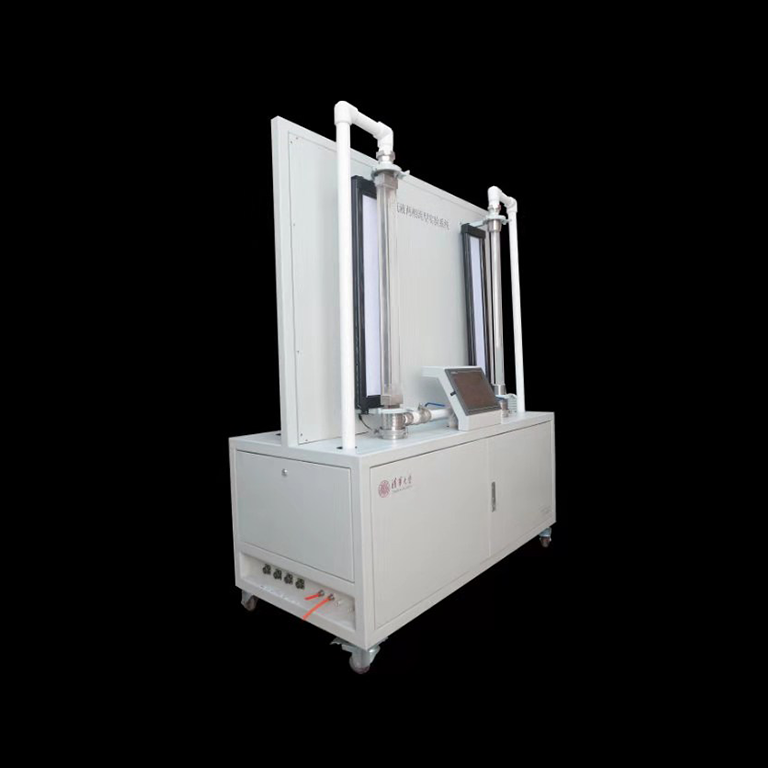

豎直管氣液兩相流實驗系統

1. 知識點

氣-液兩相流

2. 對應課程

《多相流基礎》、《制冷原理》、《傳熱學》

3. 實驗內容

氣-液兩相流流型觀測實驗

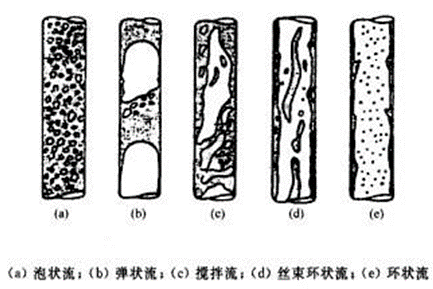

觀察豎直圓管和方管內氣液兩相流現象，可觀察不同流型。在垂直流動中，主要分為泡狀流、彈狀或塞狀流、攪拌流、環狀流、液絲環狀流。

4. 主要技術指標

1)   數組管內垂直可視化氣液流動；

2) 氣體流量范圍0-200 L/min，流量測量精度±2%；

3) 液體流量范圍0-20 L/min，流量測量精度±2%；

4) 氣體壓力：7.0bar，儲氣罐容積：≥50L；

5) 儲液罐容積：≥80L，不銹鋼材質水箱；

6) 圓管和方管兩種管型，每種提供2種結構管，實驗管背后都有工業級柔和面光源板；

7) 圓管和方管實驗段進出口壓差測量采用U型管壓力計，精度±10Pa；

8) 集成化采集控制系統，采用高精度數據采集和控制，實時顯示實驗數據及相關數據曲線，生成實驗報表，通過 USB 導出實時實驗數據和計算結果，用于實驗數據分析和處理；

9) 實驗臺噪音：小于65分貝；

10) 供電電源：AC220V，功率2kW；

11) 外形尺寸：1400mm*600mm*1700mm；；

5. 實驗室基礎設施要求

1) 供電電源：AC380V，功率2kW；

2)須配置穩壓器，以防電網電壓不穩損壞設備。
