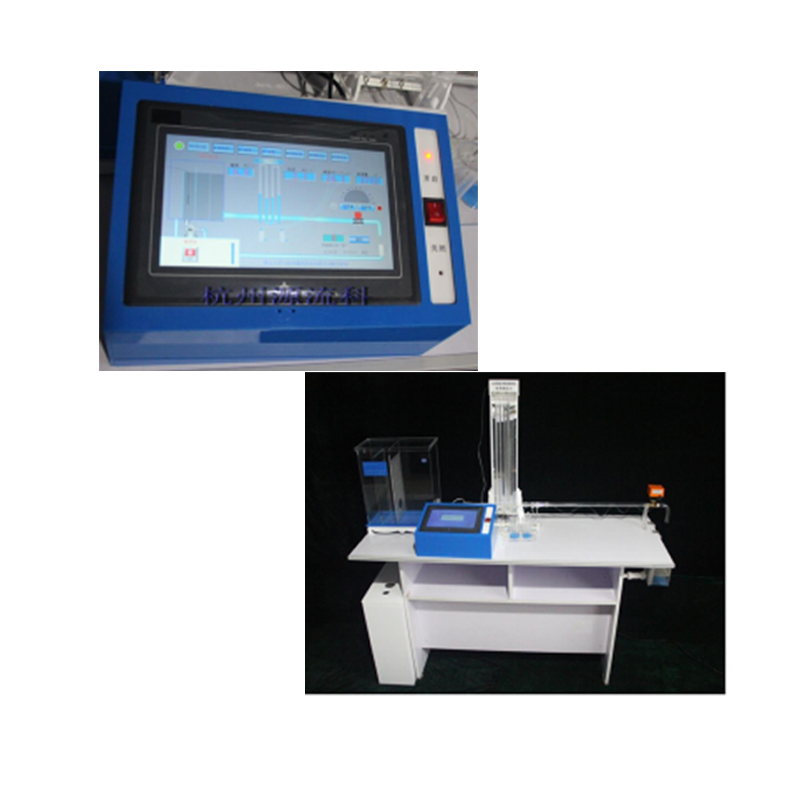

1. ★實驗系統配置簡約化集成設計的工業級PLC觸摸屏一體機作為實驗專用數字巡檢測控儀，所有電子測控模塊（包括220v轉直流的多路穩壓電源、壓力傳感器、氣閥、氣泵和PLC觸摸屏一體機等）集成化設計的測控箱≤1個，要求測控箱體尺寸長≤35cm、寬≤23cm、高≤18cm，并按照小型化觸摸屏斜面朝上的人體工學設計，要求測控箱除總電源一鍵安全開關外，無硬件旋鈕、開關。
2. PLC觸摸屏具備10英寸高清1024′600像素TFT真彩色LCD、工業級觸摸屏，與PLC主板內部電路一體化連接，無機身外多余外接通訊線，測控顯示更安全可靠。
3. ★PLC觸摸屏一體機，無需操作系統支持即可直接打開專用的嵌入式實驗測控軟件，學生無法破壞此類軟件系統，系統安全易維護。
4. PLC一體機配置測控模塊：包括軟件控制自動加水測壓筒模塊；流量智能電控調節閥及控制模塊；美國原裝進口精密傳感器測控模塊（經標定測量精度1%FS）；-20～+105℃熱電偶型10K溫度傳感器及模數轉換模塊，精度1%FS，可標定。連接有4通道模擬量輸入（溫度、測壓管壓差數據、實時流量數據與零點校準）和2路數字量輸入（流量調節電動閥開和關限位），可巡回電測實時數顯測控模塊各參數測量數顯精度為1%FS）。
5. 專用的嵌入式實驗測控軟件配置為PLC嵌入式文丘里綜合實驗測控軟件：
a) 具備實驗系統零點觸摸式數字化一鍵程控校準；具備溫度、文丘里管壓差、實時流量的數字化測控顯示功能；水泵啟停、閥門流量調節、測壓管電控排氣等PLC觸摸式開關控制功能；實驗結束時的自動打氣排水保潔功能。
b) ★軟件配置動態可視化全虛擬仿真人機交互動畫界面，并能與實體實驗儀虛實聯動，動畫仿真：軟件具備3D仿真顯示的水泵、帶水位窗的下儲水箱，恒壓供水箱，溫度計、文丘里實驗管道、與文丘里管2個壓差測點連接的液氣轉化測壓筒、4根雙U型串聯的排式測壓管、電動閥門、接水漏斗、循環管道組合成的完整文丘里實驗自循環裝置全仿真結構。并能仿真顯示恒壓供水箱、液氣轉化測壓筒水位變化動畫，實驗管水流、出流動畫，顯示水泵運轉動畫，及在實際測量數據支持下的4路測壓管水柱真實變化動畫。
c) 在實驗操作人機交互時，具備每一步實驗操作的彈幕提示引導，能替代教師進行全程實驗過程的操作指導，具備智能辨誤及糾錯等輔助功能；還有實驗原理、實驗操作方法、問題分析討論等教學輔導，可智能輔助學生自主獨立完成整個實驗。
d) 具備故障診斷模塊：至少能診斷閥門故障及排除，傳感器故障診斷及排除。
6. 配有帶巡回電測數顯的排式多管測壓裝置且該多測壓管測壓計可以自動排氣：排式多管測壓計電測參考零點基準面誤差小于1毫米，可自動對測壓計的各測壓管排氣排水。
7. 配置安全輔助模塊：具備交互軟件的實驗系統停止操作和硬件的開關按鈕鍵一鍵關機功能，并且，為保障實驗室管理安全性，實驗軟件還配有自設定的計時限時自動關機功能。同時，關機操作后，都會自動排除測壓管、測壓筒及連接管系統中殘留水后再真正關機，實現自動保潔功能。
8. 設備還包括多孔均壓環結構文丘里流量計，自循環管閥；有滑尺與校準鏡面的可調式且至少4根測管的倒U型測壓計，毫米刻度，測壓管頂連通打氣管，可自動對測壓計的各測壓管打氣排水、自動吸水到指定位置。
9. 計算機型實驗桌，規格1500×550×800；自循環供水系統，水泵采用全封閉防水絕緣安全外殼，抗腐蝕機芯，安全耐用，（水泵流量和揚程滿足上水箱溢流的恒壓穩流供水）。電動控制流量調節閥，有機玻璃蓄水箱與恒壓供水器；
10. 提供配套的流體力學理論教材和實驗教材各1本；提供實驗報告測試樣本（可作調試驗收標準）。
11. ★配置手機版云平臺實驗數據處理軟件及二維碼掃描標簽，手機瀏覽器掃描可直接打開本實驗數據處理云平臺，進行實驗數據記錄表格輸入，自動計算得到實驗計算數值表、顯示實驗數據分析曲線圖。同時具備實驗記錄的存盤、歷史記錄讀取和刪除維護功能。計算機端打開時還具備所有實驗數據表格、曲線圖的打印輸出功能，符合實驗教材的實驗報告。
12. ★可提供文丘里綜合實驗WEB網絡版實驗虛擬仿真CAI云平臺，尤其能仿真帶鏡面反射校準的測壓管標尺讀數測量操作，3點一線鏡面反射校準的人眼測量，并同時滿足40人以上通過網絡WEB登錄，進行網上實驗操作交互。
