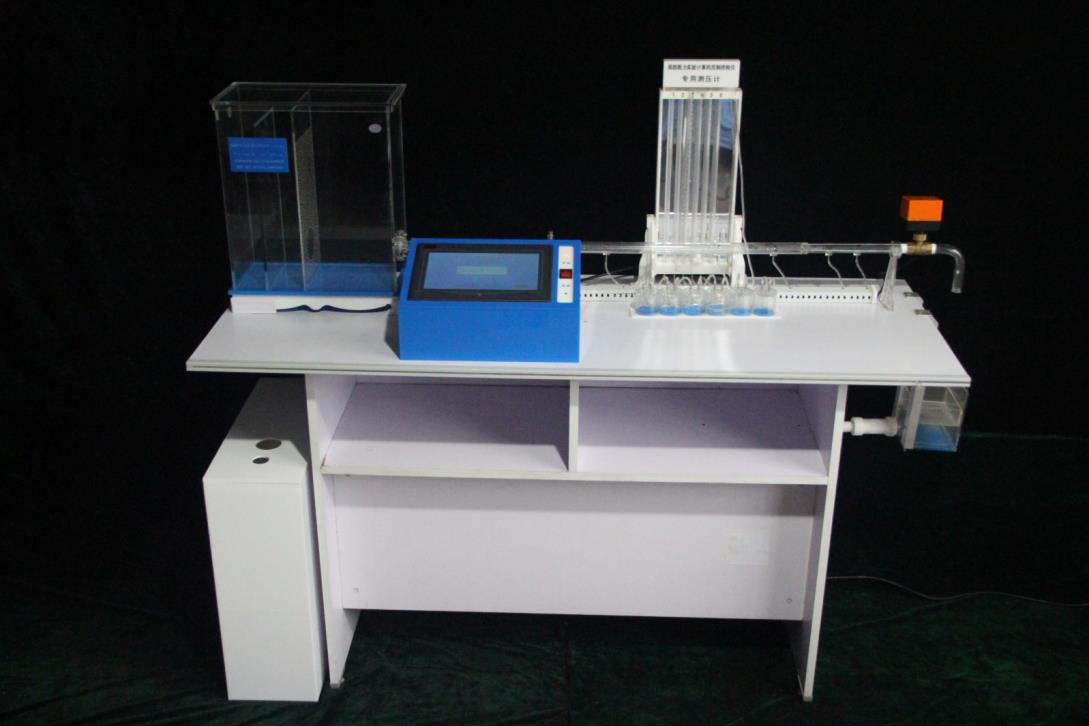

主要功能：
1. 具備工業級高安全性的PLC+觸摸屏+嵌入式實驗專用軟件一體的現代量測控制實驗系統。實驗流量、6支測壓管水頭值電測巡檢數顯與手測功能并存，傳統和現代測量技術融合一體；實驗內容多功能；
2. 定量測量實驗——突擴與突縮局部水頭損失及損失系數；
3. 定性分析實驗——局部阻力測量的三點法、四點法的方法比較；
2 主要配置及技術參數：
1. ★實驗系統配置簡約化集成設計的工業級PLC觸摸屏一體機作為實驗專用數字巡檢測控儀，所有電子測控模塊（包括220v轉直流的多路穩壓電源、壓力傳感器、氣閥、氣泵和PLC觸摸屏一體機等）集成化設計的測控箱≤1個，要求測控箱體尺寸長≤35cm、寬≤23cm、高≤18cm，并按照小型化觸摸屏斜面朝上的人體工學設計，要求測控箱除總電源一鍵安全開關外，無硬件旋鈕、開關。
2. PLC觸摸屏具備10英寸高清1024′600像素TFT真彩色LCD、工業級觸摸屏，與PLC主板內部電路一體化連接，無機身外多余外接通訊線，測控顯示更安全可靠。
3. ★PLC觸摸屏一體機，無需操作系統支持即可直接打開專用的嵌入式實驗測控軟件，學生無法破壞此類軟件系統，系統安全易維護。
4. PLC一體機配置測控模塊：包括軟件控制自動加水測壓筒模塊；流量智能電控調節閥及控制模塊；美國原裝進口精密傳感器測控模塊（經標定測量精度1%FS）。連接有8通道模擬量輸入（6通道測壓管水頭數據、實時流量數據與零點校準）和2路數字量輸入（流量調節電動閥開和關限位），可巡回電測實時數顯測控模塊（各參數測量數顯精度為1%FS）。
5. 用的嵌入式實驗測控軟件配置為PLC嵌入式局部阻力綜合實驗測控軟件：
(1) 具備流量和壓差滿度自動校準功能，電測系統長期使用不會漂移。且實驗系統零點與滿度均為觸摸式數字化一鍵程控校準；具備6路測壓管水頭、實時流量數據單點或巡回數字化測控顯示功能，水泵啟停、閥門流量調節、測壓管電控排氣等PLC觸摸式開關控制功能；實驗結束時的自動打氣排水保潔功能。
(2) ★PLC嵌入式局部阻力綜合實驗測控軟件配置動態可視化全虛擬仿真人機交互動畫界面，并能與實體實驗儀虛實聯動，動畫仿真：具備3D仿真顯示的水泵，帶水位窗的下儲水箱、恒壓供水箱、變管徑實驗管道、與6路測壓點連接軟管組合成的排式液氣轉化測壓筒和排式測壓管、電控閥門、接水漏斗、回水循環管道等完整局部阻力實驗自循環裝置全仿真結構。并能仿真顯示恒壓供水箱、液氣轉化測壓筒水位變化動畫，實驗管水流、出流動畫，及在實際測量數據支持下的6路測壓管水柱真實變化動畫。
(3) 在實驗操作人機交互時，具備每一步實驗操作的彈幕提示引導，能替代教師進行全程實驗過程的操作指導，具備智能辨誤及糾錯等輔助功能，；還有實驗原理、實驗操作方法、問題分析討論等教學輔導，可智能輔助學生自主獨立完成整個實驗。
(4) 具備故障診斷模塊：至少能診斷閥門故障及排除，傳感器故障診斷及排除。
6. 配有帶巡回電測數顯的排式多管測壓裝置且該多測壓管測壓計可以自動排氣：排式多管測壓計電測參考零點基準面誤差小于1毫米，可自動對測壓計的各測壓管排氣排水。
7. 配置安全輔助模塊：具備交互軟件的實驗系統停止操作和硬件的開關按鈕鍵一鍵關機功能，并且，為保障實驗室管理安全性，實驗軟件還配有自設定的計時限時自動關機功能。同時，關機操作后，都會自動排除測壓管、測壓筒及連接管系統中殘留水后再真正關機，實現自動保潔功能。
8. 計算機型實驗桌，規格1500×550×800；自循環供水系統，水泵采用全封閉防水絕緣安全外殼，抗腐蝕機芯，安全耐用，（水泵流量和揚程滿足上水箱溢流的恒壓穩流供水）。★電動控制流量調節閥，有機玻璃蓄水箱與恒壓供水器；
9. 提供配套的流體力學理論教材和實驗教材各1本；提供實驗報告測試樣本（可作調試驗收標準）。
10. ★配置手機版云平臺實驗數據處理軟件及二維碼掃描標簽，手機瀏覽器掃描可直接打開本實驗數據處理云平臺，進行實驗數據記錄表格輸入，自動計算得到實驗計算數值表、顯示實驗數據分析曲線圖。同時具備實驗記錄的存盤、歷史記錄讀取和刪除維護功能。計算機端打開時還具備所有實驗數據表格、曲線圖的打印輸出功能，符合實驗教材的實驗報告。
11. 配套提供流體力學（水力學）題庫管理軟件。
12. ★配置基于WEB云平臺的局部阻力綜合實驗虛擬仿真CAI，能仿真帶鏡面反射校準的測壓管標尺讀數測量操作，3點一線鏡面反射校準的人眼測量；能以虛補實的進行拓展探究實驗，修改3段串聯的突擴突縮段管徑管徑，實驗裝置圖形仿真變化顯示，實驗數據、測壓管液位也能仿真變化。
