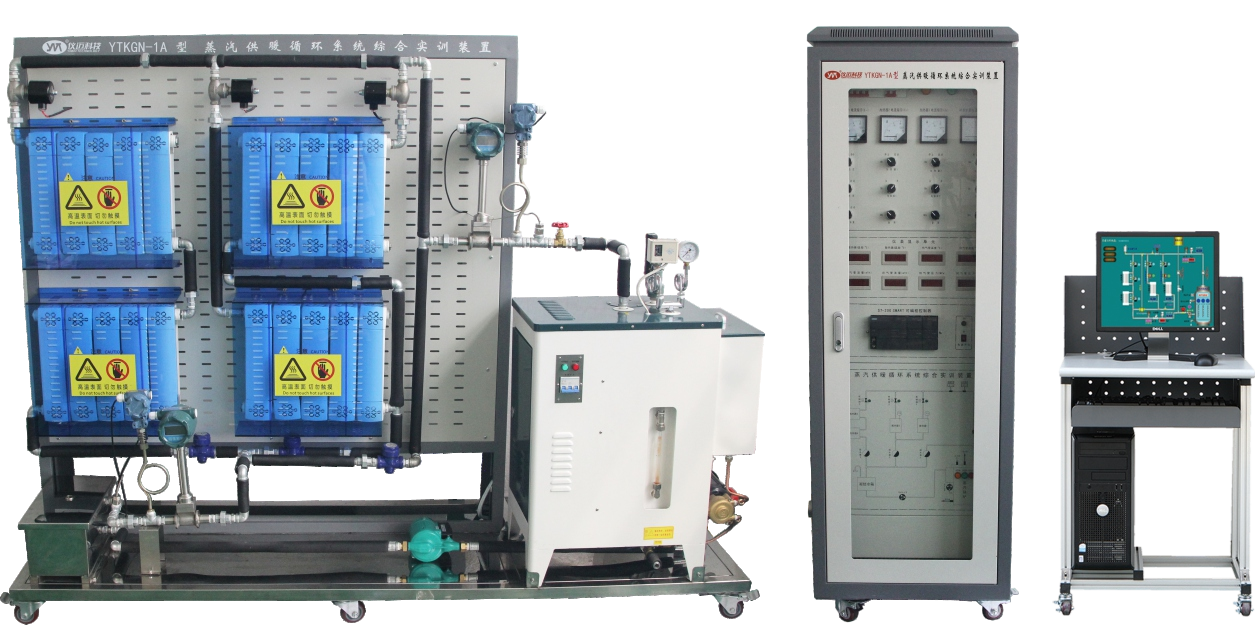

蒸汽供暖循環系統綜合實訓裝置

本裝置以可編程控制器為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電 蒸汽鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、凝結水箱、循環水泵、電磁閥、疏水閥、溫度采集 模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成不同的系統形式。 1.實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。 2.蒸汽供暖系統：系統由電蒸汽鍋爐、供熱管道、散熱片、膨脹水箱、凝結水箱、循環水泵、電磁閥、疏水閥、渦街 流量傳感器、壓力變送器、溫度傳感器等設備組成。 3.電蒸汽鍋爐：加熱器功率：≤6.5kW;蒸汽溫度：≤140℃；額定蒸汽壓力：≤0.3MPa；額定蒸發量：12kg/h。 4.膨脹水箱：采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）。 5.德國威樂小型熱水水泵：額定功率：95W；額定揚程：6m；額定流量：1.08m3/h。 6.控制柜：采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控 制元 件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及主流品牌PLC主機及模塊單元。
