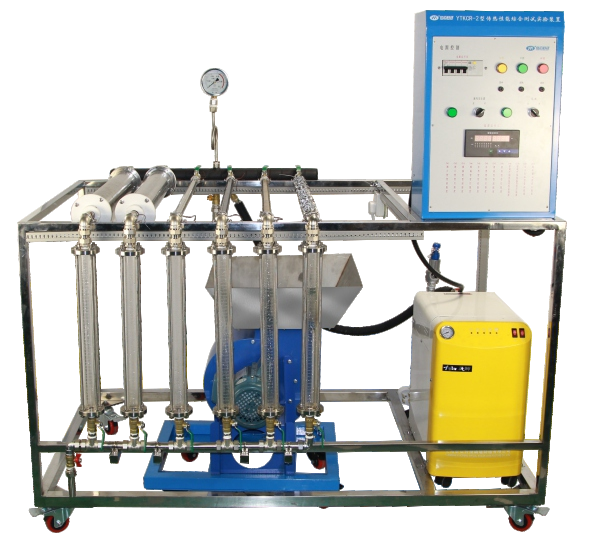

傳熱性能綜合測試實驗裝置

本裝置是根據相關課程教學大綱要求而研制，通過實驗可幫助學生觀察和分析相同直徑的銅管在不同形式下的自 由對流、強迫對流影響管道傳熱的傳熱系數K值，并從中了解影響傳熱的諸多因素，適合《工程熱力學》《傳熱學》 《熱工學》等相關課程的實驗教學。系統主要是由不銹鋼框架、銅傳熱管道、調節閥門組、蒸汽發生器、冷凝管、冷凝 水蓄水器、熱風幕風機、測量裝置及控制屏等組成。電加熱蒸汽發生器：電源電壓380V；額定蒸發量10.75kg/h；電加 熱功率7.5KW；額定工作壓力0.4～0.5MPa；額定蒸汽溫度：151～160℃。

輸入電源：三相四線（三相五線）AC380V±10% 50Hz

裝置容量：＜8kVA

外形尺寸：1600mm×1000mm×1600mm

安全保護：具有接地保護、漏電保護功能，安全符合相關國家標準
