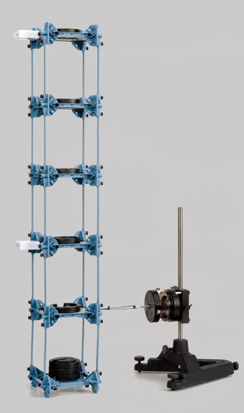

EX-5563   搖搖塔實驗

能夠完整完成下面實驗：
? 探索共振模式

? 用無線傳感器測量加速度

? 演示被動阻尼
用結構梁搭建，通過驅動器的振動，該塔能在其
若干諧振模式下振動，振動器與塔的第一層通過橡皮筋連接。帶有加速度計的測力單元固定在塔的每一層，以記錄每層的振動情況。
實驗的第二部分，將在塔的頂部安裝阻尼擺。在現代建筑中，被動阻尼裝置用來減弱地震時的振動。阻尼擺能
使振動迅速停止。
主要部件及參數：
（1）搖搖塔裝置
包括：
?＃1工字鋼（10）
?＃2工字鋼（8）
?＃3工字梁（24）
?＃4工字鋼
?尼龍墊片（2）
?連接器（20）
?（F4）扁平梁（20）
?扁圓形連接器（4）
?圓形連接器（5）
?地板（5）
?砝碼，0.5千克（10）
?砝碼，20克（2）
?砝碼，50克（2）
?中軸，結構
?2個固定螺釘（75個）
?滑動連接器
?輪胎，結構
?車輪，結構
（2）機械波驅動器：
頻率響應：從0.1到1000 Hz，幅度為約5毫米，最高約50赫茲。垂直或水平安裝：設計為直立放置在臺側面，或安裝在12.7毫米（1/2英寸）的桿上。
所需的驅動信號：需要帶有在0.5 A時最小為±8V。準確的頻率測量為定量共振實驗所必需的。
（3）2米導線
（4）鐵架臺底座
（5）螺紋桿 25 cm
（6）槽碼
（7）無線測力單元*4
范圍：±50 N
分辨率：0.05 N
精度：0.1 N
最大采樣率：2 kHz
加速范圍：±6 g（三軸）
最大采樣率：500 Hz
測量：力；加速度（3軸和結果）
記錄：是
電池：可充電鋰聚合物
連接性：直接USB或通過藍牙4.0
