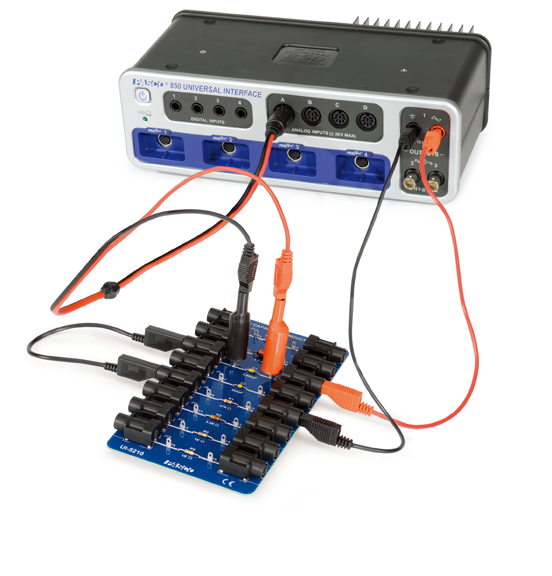

EX-5524A  RC諧振電路&LRC諧振電路&歐姆定律&基爾霍夫電壓和電流定律&電阻實驗

能夠完整完成下面實驗：
1.LC振蕩電路；

2.感性、容性、阻性電路；

3.共振頻率
該電路研究電源頻率低于、等于或高于共振頻率時LRC電路的響應。首次在LC電路中加上方波電源，測量電容兩端的振蕩電壓并和理論值作比較。通過將正弦電壓分別加在電阻、電容和電感上，測量電壓和電流的位相差以及電流的幅值，以了解不同元件對電流的影響，最后將正弦電壓加在電感，電容和電阻的串聯電路上，得到電流的幅值以及和電壓的相位差，并和理論值進行比較。
主要部件及參數：
（1）電阻/電容/感應網絡 :包括：2電感: 6.8 mH 和 2.5 mH；2電容: 3900 pF 和 560 pF；4電阻: 47 kΩ, 3.3 kΩ, 和 (2) 1.0 kΩ
（2）電壓傳感器
（3）短的香蕉頭插線:30cm長
（4）BNC香蕉頭輸出電纜
