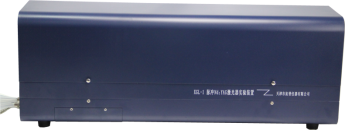

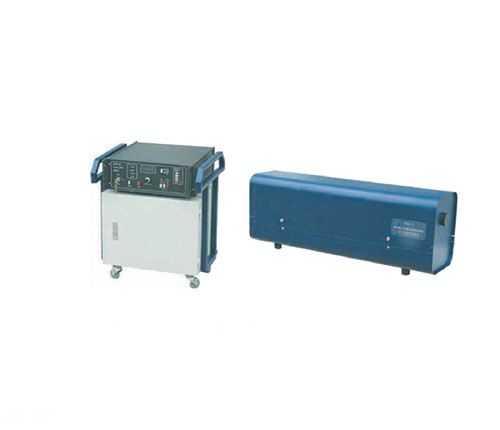

XGL-1 脈沖Nd:YAG激光器實驗裝置
榮獲全國高校物理實驗教學儀器評比三等獎
儀器介紹
XGL-1 脈沖Nd：YAG激光器實驗裝置主要用于了解激光器的基本原理、基本結構、主要參數以及輸出特性，掌握激光器的調整方法，并且通過觀察調Q、選模、倍頻等現象，了解激光的基本原理、基本結構以及輸出特性等。主要用于高等院校的物理教學和科研。
儀器特點
1.采用閃光燈泵浦、開關電源、電光調Q、腔外倍頻技術。
2.對激光腔及倍頻晶體等采用水冷循環保護。
3.激光電源操作簡單、方便。
4.當環境溫度超過60℃時主功率變換橋會自動鎖閉，待溫度降低15℃時，可自動恢復。
實驗內容
1.Nd3＋:YAG激光器的閾值與斜效率測量（能量計）
2.Nd3＋:YAG激光器的電光調Q、動靜比測量、脈沖寬度測量實驗（能量計、光電探測器、示波器）
3.Nd3＋:YAG激光器的倍頻與相位匹配實驗
4.Nd3＋:YAG激光器的選模實驗（能量計）
5.Nd3＋:YAG激光器的橫模模式判別（能量計）
6.Nd3＋:YAG激光器的發散角測量
7.Nd3＋:YAG激光器諧振腔長度對激光閾值、能量、模式、發散角等的影響（能量計）
8.被動調Q實驗（選配）
配置表及規格參數
1.光源組件：
光源：氙燈
輸出激光波長：YAG輸出1064nm，倍頻532nm
最大輸出能量：600mJ(1064nm，靜態)，300mJ（1064nm，動態）
光束發散角：≤ 5mrad
激光電源：充電電壓1000V（連續可調），輸出平均功率1KW,放電頻率1、5、10、20Hz；放電脈寬200us，晶體高壓5KV，調Q延時180us(50~300us可調)
指示激光器:He-Ne激光器，波長633nm，腔長：250mm，功率≥1.5mW,單模TEM00；含滑座及支桿
2.晶體組件：
激光晶體：Nd3+:YAG晶體，φ6x120mm
倍頻晶體：KTP晶體，通光口徑7x7mm，S1:AR@1064nm,S2:AR@532nm,倍頻效率：5%~15%
調Q晶體組件：
調Q晶體：KDP晶體
調Q方式：退壓電光調Q：1～5KV(可調)
半波電壓：3800V
被動調Q晶體（選配）
Cr4+:YAG，φ10mm，AR@1064mm
3.光學組件：
輸入鏡：通光口徑φ20mm，1064nm全反射
輸出鏡：通光口徑φ20mm，T=80%@1064nm
透鏡：f=500mm，φ36mm，AR@400～700nm
布式角偏振片：φ40*5mm
短波通濾光片：φ20*5mm
4.光學導軌：
尺寸1000mm x 80mm，專用硬鋁合金型材，刻度分辨率1mm，配套滑座、一維滑塊、調節支座
5.探測器組件
光電探測器（選配）
光譜響應范圍：400nm～1100nm，光敏面：Φ1mm，峰值波長：900±50mm，工作電壓DC:18V，配套底座及支桿
激光能量計（選配）
光譜范圍：400nm~3000nm，校準波長：1064nm和532nm，量程：2000mJ，光敏面積：Φ20mm
6.數字示波器
帶寬：100MHz，實時采樣率：1GSa/s，屏幕顯示：彩色，雙通道
