儀器介紹

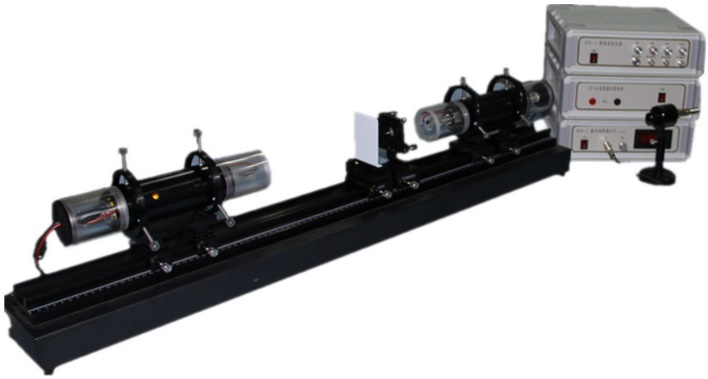

XGL-3 氦氖激光原理與技術綜合實驗裝置主要用于氦氖激光器相關的參數測量。通過實驗，可以掌握氦氖激光器的調整方法，了解激光器的基本原理、基本結構以及輸出激光的特性等。主要用于高校物理教學演示。
實驗內容
1.氦氖激光器半內腔諧振腔調節實驗。
2.氦氖激光器功率穩定性的測量實驗。
3.氦氖激光器光斑發散角的測量實驗。
4.用共焦球面掃描干涉儀觀察、分析、判斷激光器的模式組成。
配置表及規格參數
光 源 全內腔氦氖激光器：中心波長632.8nm，腔長250mm ，功率≥1.5mW，多模，全保護安全高壓插頭； 半外腔氦氖激光器：中心波長632.8nm，多模、增益管長260mm（固定諧振腔為全反射，即激光由活動諧振腔發出），帶布魯斯特窗，可變腔長，全保護安全高壓插頭。 F-P共焦球面掃描干涉儀組件 F-P共焦球面掃描干涉儀：精細常數＞120，自由光譜區2.48GHz,反射中心波長632.8nm； 鋸齒波發生器：線性小于＜10%，鋸齒波電壓范圍0～150V，偏置電壓0～150V可調，頻率0～100Hz可調。 光學組件 活動諧振腔反射鏡：Φ19mm,曲率半徑∞ 平面反射鏡：Φ36mm，鍍鋁膜 探測器組件 光電接收器：帶寬1MHz，一級信號放大，與鋸齒波發生器連接。 激光功率指示儀：波長633nm，測量范圍20mW，最高顯示分辨率0.01mW，接收面積10mm*10mm；含滑座及支桿。 CMOS數字相機：黑白，分辨率1280*1024，量化深度10bit，像素尺寸：5.2um，USB2.0接口，鏡頭接口C接口。 機械/調整組件 調整架：激光器調整架、干涉儀調整架、接收器調整架、反射鏡調整架、二維調整架、反射鏡底座 刀口部件 精密光學導軌：尺寸1000*80mm專用硬鋁合金型材，帶刻度，分辨精度1mm，配套滑座。 其他附件 調節板、DY-01可調氦氖激光器電源、DY-02氦氖激光器電源、COS620示波器 |
