儀器介紹

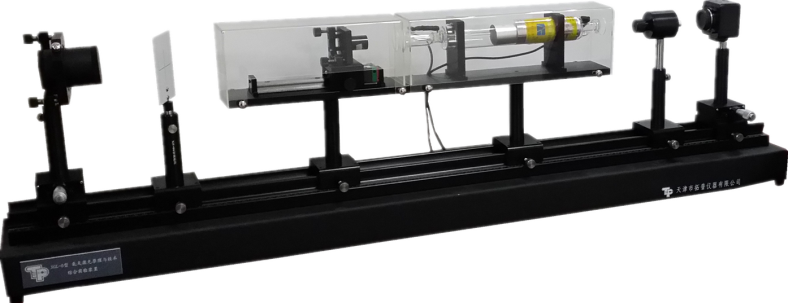

XGL-6型氦氖激光原理與技術綜合實驗裝置是我公司根據教學大綱的要求結合教材《激光原理》（周炳坤）所研發的一套綜合實驗儀器。通過本實驗裝置使用者可以掌握氦氖激光器的調整方法，了解激光器的基本原理、基本結構以及輸出激光的特性等。
實驗內容
1.氦氖激光器諧振腔的觀察及調整
2.氦氖激光器功率穩定性測量
3.氦氖激光器發散角的測量
4.氦氖激光器模式觀察與測量
5.氦氖激光器偏振特性的測量
6.氦氖激光高斯光束參數測量及高斯變換
7.氦氖激光橫模變換與光束測量
8.高斯光束變換與測量
9.激光諧振腔設計
10.激光縱模正交偏振理論與模式競爭的觀測
11.應用ABCD二階矩陣理論對高斯光束進行變換
配置表及規格參數
光源 半內腔氦氖激光器： 中心波長632.8nm，多模、增益管長260mm（活動諧振腔為全反射，即激光由固定諧振腔發出），帶布魯斯特窗，可變腔長。 F-P共焦球面掃描干涉儀組件 F-P共焦球面掃描干涉儀：精細常數＞120，自由光譜區2.48GHz,反射中心波長632.8nm； STG-1鋸齒波發生器：線性小于＜10%，鋸齒波電壓范圍0～150V，偏置電壓0～150V可調，頻率0～100Hz可調。 光學組件 諧振腔反射鏡：Φ19mm，曲率半徑：0.5m，1m，2m 偏 振 片：通光口徑Φ25.4mm，帶框，@400～700mm，消光比>400:1，透過率大于40%（2片） 高斯光束變換透鏡：φ36mm ，f=-60mm、100mm、150mm 探測器組件 光電接收器：帶寬1MHz，一級信號放大，與鋸齒波發生器連接，含調整架、滑座。 激光功率指示儀：波長633nm，測量范圍20mW，最高顯示分辨率0.01mW，接收面積10×10mm；含滑座及支桿 CMOS數字相機：黑白，分辨率1280X1024，量化深度10bit，像素尺寸：5.2um，USB2.0接口，鏡頭接口C接口。 機械/調整組件 調整架：偏振片架、二維調整架、干涉儀調整架、相機光闌 調節板 精密光學導軌：尺寸1000*80mm專用硬鋁合金型材，帶刻度，分辨精度1mm，配套滑座 其他附件 可調氦氖激光器電源、Q9信號線、光電接收器信號線 數據軟件 光斑分析程序專用軟件、CMOS相機采集軟件 |
