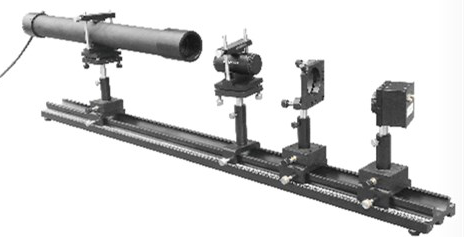

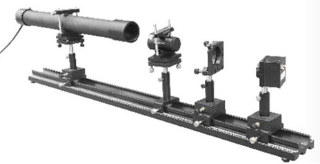

TP-GOS1光學系統像差測量實驗
儀器介紹
TP-GOS1光學系統像差測量實驗采用專門設計的像差鏡頭，像差現象清晰，涉及知識點緊貼像差理論的重點內容，是學生掌握像差理論非常理想的教學實驗系統。
實驗內容
1.光學系統像差的計算機模擬
2.平行光管的調節使用及位置色差的測量
3.星點法觀測光學系統單色像差
4.陰影法觀測光學系統像差與刀口儀原理
5.剪切干涉測量光學系統像差
實驗效果圖
球差實驗結果 像散實驗結果
離焦圖像 CMOS相機
知識點
光學系統的球差、彗差、場曲、像散、位置色差、畸變、星點法、陰影法、剪切干涉法
配置表及規格參數
光 源 GY-11 氦氖激光器（含電源）：波長632.8nm，功率≥1.5mW,單模TEM00，全保護安全高壓插頭，腔長250mm。 平行光管組件 光 源：白光/三色LED，P＞1W，亮度連續可調 平行光管：D/F=1:10，L=550mm，Ф50mm，f=500mm 星 點 孔：Ф15μm，精度±0.5μm 光學組件 光學平晶：Tc=20mm，光潔度IV 像差鏡頭：球差、彗差、場曲、像散 待測透鏡：Ф25mm～40mm 探測器組件 CMOS相機，黑白，分辨率：1280 x 1024，量化深度10bit，像素大小：5.2 μm， USB2.0接口，鏡頭接口C接口 精密光學導軌 尺寸1000*80mm，專用硬鋁合金型型材，帶刻度，分辨精度1mm，配套滑座、一維移動滑塊、調節支座、調節支桿 數據軟件 實驗軟件含：圖像測量系統標定模塊、物體特征尺寸測量模塊等 需 另 配：計算機 |
