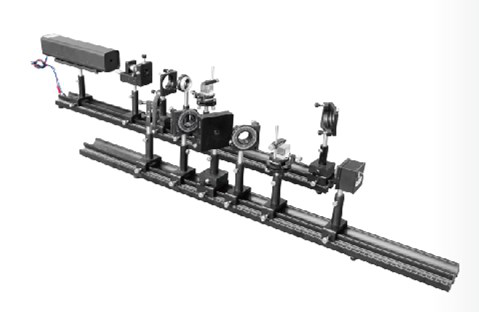

TP-GOS2 波動光學綜合實驗
儀器介紹
TP-GOS2波動光學原理特性綜合實驗系統是緊貼光電專業《工程光學》等相關課程專業配套實驗。
實驗內容
1. 楊氏雙縫干涉實驗
2. 馬赫-曾德干涉實驗
3. 菲涅爾衍射實驗
4. 夫瑯禾費衍射實驗
5. 衍射光學元件設計實驗
6. 馬呂斯定律驗證實驗
7. 偏振光產生與檢驗
實驗效果圖
楊氏雙縫實驗軟件界面 衍射結果圖 SLM實物圖 馬呂斯定律驗證實驗軟件界面
知識點
光波的干涉理論、楊氏雙縫干涉、馬赫曾德干涉、光波標量衍射理論、菲涅爾衍射、夫瑯禾費衍射、馬呂斯定律、消光比、偏振光理論
配置表及規格參數
名 稱 | 規 格 | 數 量 |
光 源 | GY-11 氦氖激光器（含電源）：波長632.8nm，功率≥1.5mW,單模TEM00，全保護安全高壓插頭，腔長250mm。 | 1套 |
光學組件 | 波 片：1/2、1/4，λ=633nm，Ф25.4mm 寬帶消偏振分光棱鏡：25.4 x 25.4 x 25.4mm，420nm～680nm 透 鏡：Ф40mm，f=150mm，雙凸透鏡 | 1套 |
空間光調制器 | 液晶類型：透射式，可完成振幅及相位調制，靶面尺寸0.63英寸，分辨率：1024x768，可選工作波長：400nm～700nm數據接口：HDMI，工作電源：5V/2A | 1套 |
探測器組件 | CMOS相機，黑白，分辨率：1280 x 1024，量化深度10bit，像素大小：5.2 μm， USB2.0接口，鏡頭接口C接口 | 1套 |
激光功率計 | 測定波長（檔位）：λ1、633nm、650nm，測量范圍（檔位）：2μW、20μW、200μW、2mW、20mW、200mW，最高顯示分辨率：0.001μW | 1套 |
精密光學導軌 | 尺寸1000 *80mm，專用硬鋁合金型型材，帶刻度，分辨精度1mm，配套滑座、一維移動滑塊、調節支座、調節支桿 | 1套 |
數據軟件 | 實驗軟件含：條紋分布分析模塊、干涉原理驗證分析模塊、衍射原理驗證分析模塊等 | 1套 |
需 另 配 | 計算機 | 1套 |
