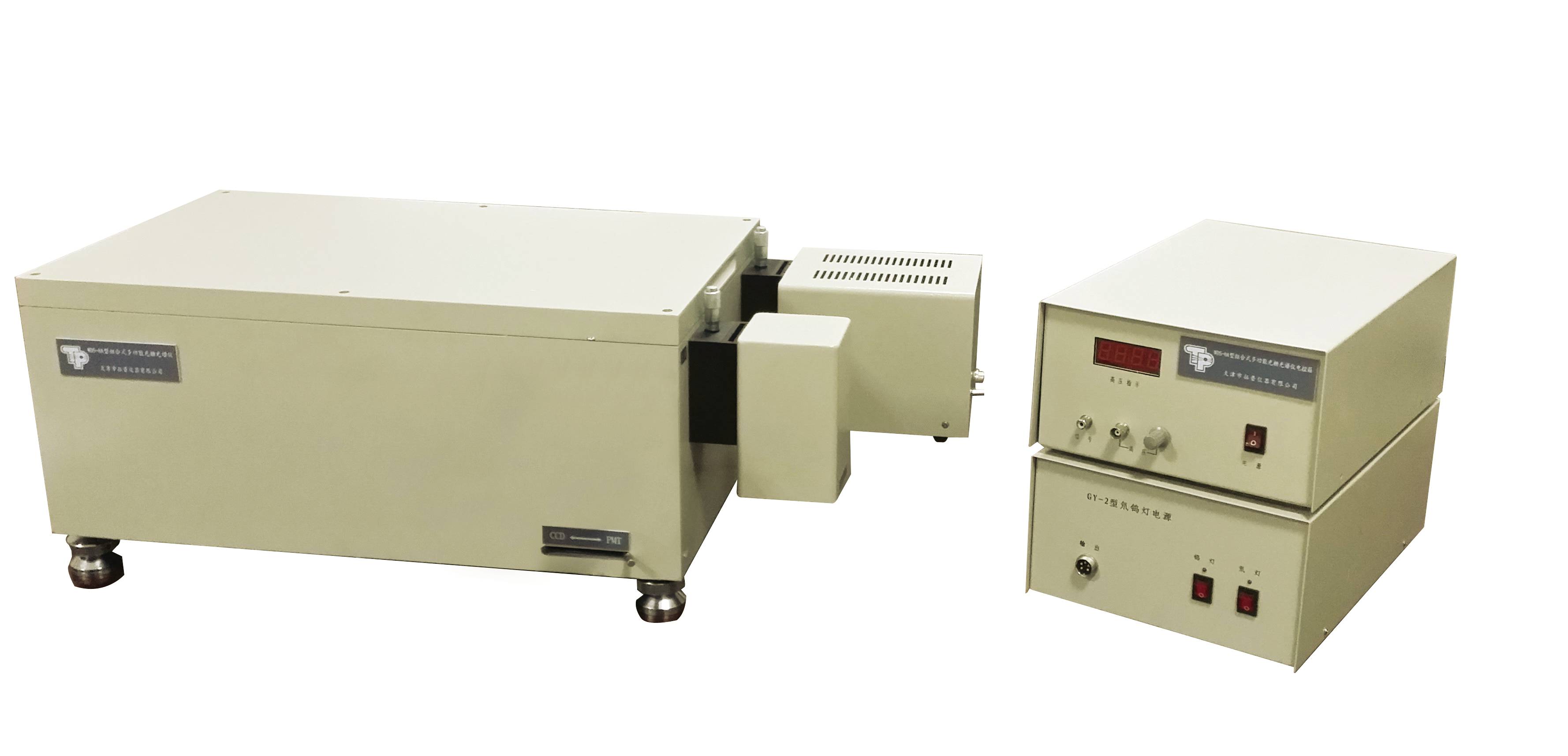

WDS-3/5型 組合式多功能光柵光譜儀
儀器介紹
WDS-3/5組合式光柵光譜儀是將入射的復合光變成單色光射出，再通過光電采集送入計算機進行數據分析。產品主要用于大學物理實驗教學和各科研單位作光譜分析之用。
實驗內容
1.了解光柵光譜儀的工作原理及應用。
2.掌握利用光柵光譜儀進行測量的技術，測繪不同物質的光譜圖。
3.可選加樣品池進行精度要求不高的樣品透過率測量。
規格參數
波長范圍： 200-800 狹 縫： 0-2連續可調，示值0.01mm/格 光柵條數（L/mm）：1200 波長準確度：±0.4 波長重復性：≤0.2 雜 散 光（%T）：≤0.3 單色儀焦距：300(WDS-5焦距500） 相對孔徑：D/F=1/7 分 辨 率：≤0.2 接收單元：光電倍增管 主機接口：USB2.0 外形尺寸：370*280*200 重 量：20 軟件功能：光譜掃描、數據處理（刻度擴展、局部放大、峰值顯示、讀取數據、光譜平滑、光譜微分和光譜運算）、波長線性校正等 |
配置表
| 型 號 | 名 稱 | 數 量 |
基本配置 |
| 光譜儀主機 | 1臺 |
GY-2 | 氘鎢燈 | 1套 |
| 光電倍增管接收單元 | 1套 |
| 電控箱 | 1套 |
| 光譜分析專用軟件 | 1套 |
需另配 | 計算機 | 1套 |
可選配置 | GY-4 | 低壓汞燈 | 1套 |
GY-5 | 低壓鈉燈 | 1套 |
GY-7 | 氫燈 | 1套 |
GY-8 | 組合元素?zé)?/span> | 1套 |
GY-9 | 氫氘燈 | 1套 |
| WDSF-1 | 吸收池 | 1套 |
| WDSF-2 | 熒光吸收池 | 1套 |
