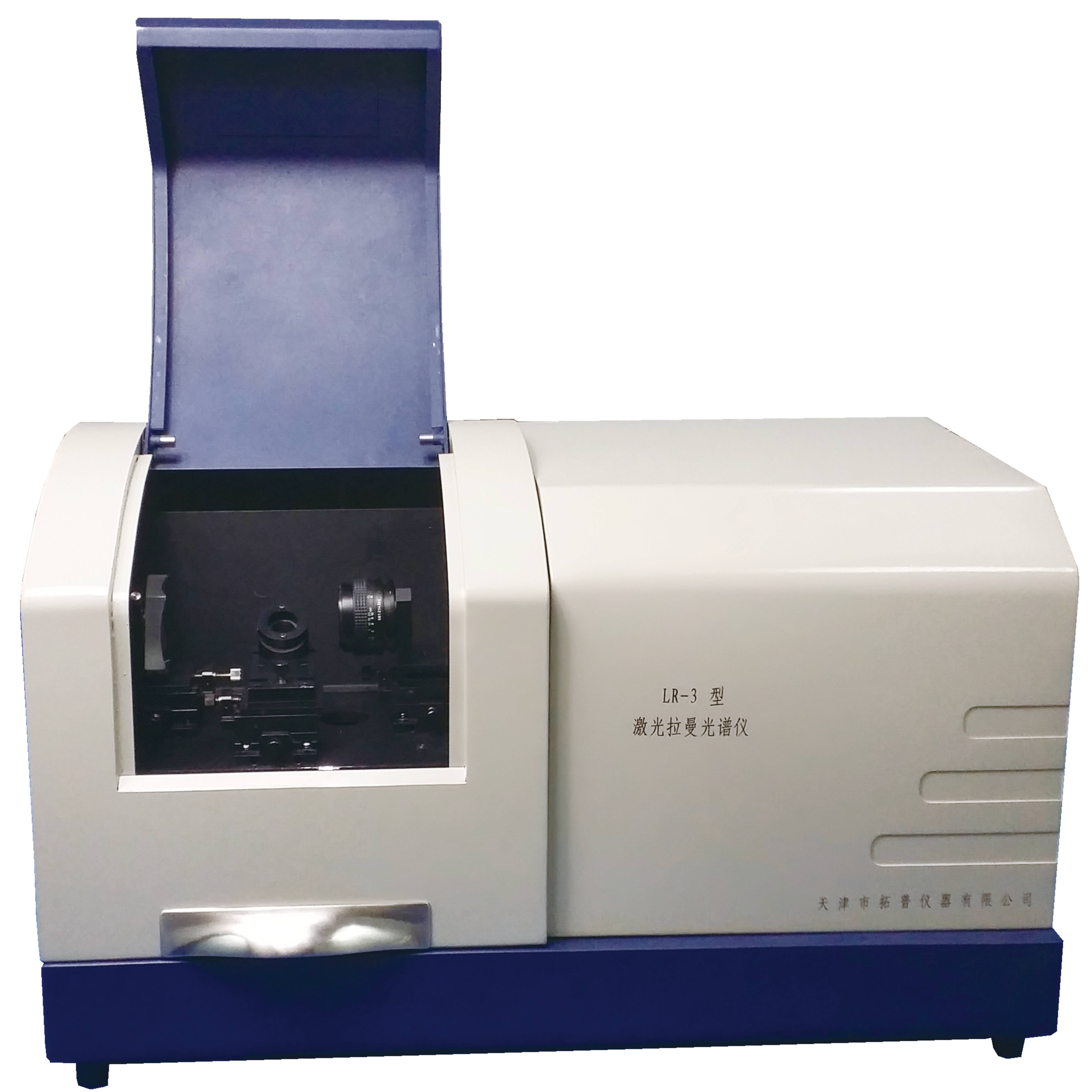

LR-3激光拉曼光譜儀

榮獲全國高校物理實驗教學儀器評比二等獎
儀器介紹
LR-3激光拉曼光譜儀是我公司自主研發的產品,主要由外光路、光譜儀、激光光源、光子計數系統組成,是測量由高功率半導體激光器激發,且光子技術系統作為接收的實驗裝置。它可清晰的記錄具有拉曼散射的液體、固體、晶體的拉曼散射光譜。適用于高等院校的物理和化學教學以及科研單位做實驗分析用。
儀器特點
采用自動切換狹縫機構,外光路操作簡便,穩定性好、精度高。
單色系統穩定、可靠、分辨率高。
結構簡單、便于調整及測量。
光源采用連續可調節單色性好的半導體激光器,功率大于50mW,帶有偏振性。
配有多種附件,可測量液體、固體等多種樣品。
規格參數
光 源 | 半導體激光器532nm,輸出功率≥50mW |
波長范圍 | 200-800 |
狹 縫 | 自動 |
光柵條數(L/mm) | 1200 |
單色儀焦距 | f=300 |
接收單元 | 光電倍增管 |
波長準確度 | ±0.4 |
波長重復性 | ≤0.2 |
雜散光 | ≤10-3 |
相對孔徑 | D/F=1/5.5 |
主機接口 | USB2.0 |
外形尺寸 | 760*470*455 |
重 量 | 40 |
數據軟件包 | 標配專用軟件 |
配置表
| 名 稱 | 規 格 | 數量 |
基本配置 | LR-3激光拉曼光譜儀主機 | 內置:50mW半導體激光器(1套)、激光器電源(1套)、聚焦透鏡(1個)、五維樣品臺(1個)、散射光反射鏡(1個)、散射光聚焦鏡(1個)、單光子計數系統(光子計數型光電倍增管、單光子信號甄別電路系統) | 1臺 |
光學元件 | 1/2波片(1片)、偏振片(2片) | 1套 |
樣 品 架 | 五維可調樣品架、垂直樣品架、背散射樣品架、方形液體樣品架、斜樣品架、固體樣品架、毛細管樣品架 | 1套 |
護 具 | 激光護目鏡 | 1個 |
數據軟件 | LR-3激光拉曼光譜儀專用軟件 | 1套 |
需 另 配 | 計算機 | 1套 |
可選配置 |
| 凹陷濾波器 | 1套 |
軟件
軟件功能包括:定波長掃描、自動檢峰、波長檢索、譜線平滑、微分、多圖譜對比等。
