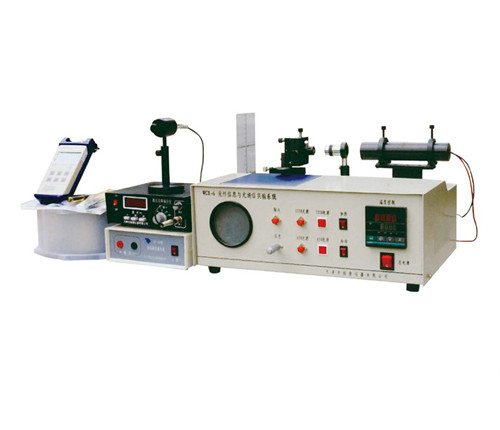

儀器介紹
WGX-6光纖信息與光通信實驗系統主要用于光纖光學、光纖傳感以及光通信專業教學，使學生了解、掌握光纖信息與光通信相關的基本原理和基本操作。
儀器特點
實驗系統集成度高，主要功能模塊集成與實驗主機上。
實驗系統中包括3個波長的應用633nm（>0.5mW）、650nm（0.4mW）、1550nm（1mW）。
實驗系統結構簡單，便于觀察，易于操作，有助于啟發學生的思考和理解，更能提高學生的動手能力。
采用光纖作為光的傳輸器件和傳感器件，通過光纖感應溫度、應力的變化，觀察輸出光的變化，學生可以更深刻地了解光纖傳感的原理。
實驗內容
1.光纖光學基本知識演示實驗
2.光纖與光源耦合方法實驗
3.多模光纖數值孔徑（NA）測量實驗
4.光纖傳輸損耗性質及測量實驗
5.光纖分束器參數測量實驗
6.可調光衰減器及參數測量實驗
7.光纖隔離器及參數測量實驗
8.光纖壓力傳感原理實驗
9.光纖溫度傳感原理實驗
10.Mach-Zehnder光纖干涉原理實驗
配置表及規格參數
主機 WGX-6實驗主機 光源 GY-24 氦氖激光器（含電源）：波長632.8nm，功率≥0.3mW,工作電流3mA，全保護安全高壓插頭，腔長150mm，含滑座及支桿 光學組件 匯聚物鏡：10X顯微物鏡 探測器組件 激光功率指示儀：測量波長532nm、633nm、650nm，測量范圍：0-200mW ，最高顯示分辨率：0.001μW 手持功率計：1310&1550用于測量光纖功率 機械/調整組件 白屏 附件 2*2雙窗口分束器、可調光衰減器、光隔離器 其他 單模光纖、多模光纖、光纖跳線、光纖卡頭、法蘭盤、光纖切割刀、光纖剝線鉗、酒精泵、游標卡尺電源線、實驗講義 |
