儀器介紹
WGX-1光纖信息與光通信實驗系統覆蓋了光纖光學的兩大研究與應用領域：光纖通信和光纖傳感。其主要用于高等院校的光信息，通信，光電子等專業的教學實驗，通過本實驗系統，學生可以掌握光纖光學的基礎知識，掌握工程中常用光纖器件的性能指標和基本測試方法，了解光纖傳感和光纖通信的基本原理和基本應用。部分實驗項目及光器件還可用于工程研究，從而使得本產品更具實用價值。
儀器特點
實驗涵蓋廣，包括4個波長的應用：632.8nm、650nm、1310nm、1550nm。
集成度高，主要功能模塊集成于實驗主機上。
光纖模塊復用程度高，原理展現具體，有助于啟發學生思考和理解。
光纖傳感模塊采用當前研究熱點之一的光纖光柵傳感器，使教學與研究前沿緊密聯系。
實驗系統中包含兩種Mach-Zehnder光纖干涉儀：空間干涉儀和全光纖干涉儀，便于光纖干涉理解和掌握干涉儀的實際應用。
實驗內容：
1.光纖光學基本知識演示實驗
2.光纖與光源耦合方法實驗
3.多模光纖數值孔徑（NA）測量實驗
4.光纖傳輸損耗性質及測量實驗
5.光纖分束器參數測量實驗
6.可調光衰減器及參數測量實驗
7.光纖隔離器及參數測量實驗
8.光纖光開關實驗
9.波分復用（WDM）原理性實驗
10.Mach-Zehnder光纖干涉實驗（空間和全光纖）
11.光纖光柵溫度傳感原理實驗
12.光纖光柵壓力傳感原理實驗
13.光發射機消光比測量實驗
14.摻鉺光纖放大器原理性實驗
15.開路音頻模擬信號傳輸實驗
配置表及規格參數

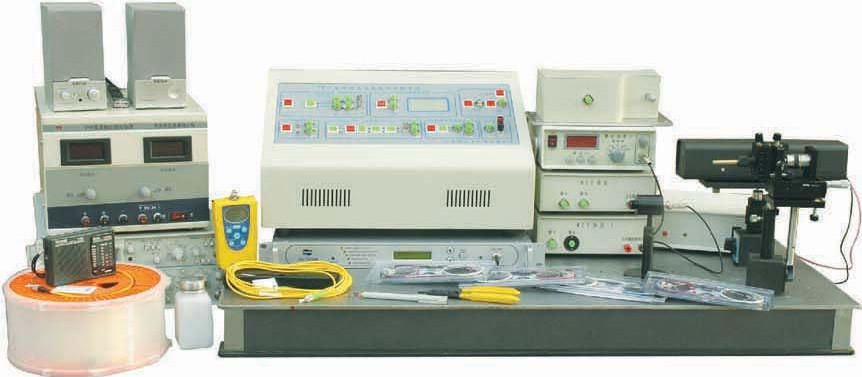

主機 WGX-1實驗主機包括：波分復用、機械光開關、LD光源、探測器、音頻傳輸、光柵解調、衰減器模塊等部分。 光源 GY-11 氦氖激光器（含電源）：波長632.8nm，功率≥1.5mW,單模TEM00，全保護安全高壓插頭，腔長250mm，含滑座及支桿 光學組件 匯聚物鏡：10X顯微物鏡 干涉儀 Mach-Zehnder全光纖干涉儀、Mach-Zehnder空間干涉儀 探測器組件 WGN-1激光功率指示儀：測量波長532nm、633nm、650nm，測量范圍：0-200mW ，最高顯示分辨率：0.001μW 手持功率計：1310&1550用于測量光纖功率 機械/調整組件 白屏 底座：SZ-04通用底座、長70mm通用底座 光學平臺：尺寸1000mm*600mm 附件 APFC-3AT精密光纖耦合器、摻鉺光纖放大器、波分復用器、20MHZ雙通道示波器、HV-1可調直流電源 其他 光纖卡頭、光纖切割刀、光纖剝線鉗、游標卡尺、單模光纖、多模光纖、光纖跳線、雙窗口分束器2*2、光隔離器、酒精泵、收音機、音箱、法蘭盤、1.5mm2導線、音頻傳輸線、電源線 |
